A1040 MIRA 3D Pro 混凝土三维超声波成像仪

型号:A1040 MIRA 3D Pro

用途:A1040 MIRA 3D Pro是一款混凝土三维超声波成像仪,专业用于混凝土内部结构质量评估。

标准规范:T/CECS XXX-202X, JGJ/T485-2019,江苏省DB32/T 3754-2020,DB34/T 5072-2017,DB37/T 5106-2018,DG/TJ 08-2252-2018,DB13(J)/T 8327-2019,DBJ/T-199-2020

可预约样机演示,通过在线咨询给我们留言“样机演示”字样,将有专门的客服对接。

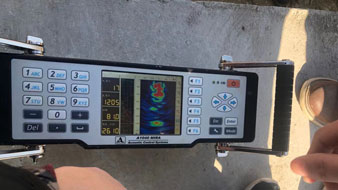

A1040 MIRA 3D Pro是一款混凝土三维超声波断层扫描仪,是ACSYS厂家(简称ACS)的产品,专业用于混凝土内部结构质量评估。A1040 MIRA 3D Pro检测仪每个探头皆拥有独立的脉冲发射-接收通道,三维全矩阵数据采集,各个位置均实时3D成像,内部缺陷直观可见。平行通道数可达到64通道,穿透深度可达4m。该设备成功应用于用户模型箱内部结构测试、隧道衬砌灌浆密实度检测、混凝土内部结构缺陷检测。


产品概述

True3D® 断层扫描 - 每个位置实时FMC /TFM三维成像

A-DPC®干点式传感器 - 采用新型低噪音传感器技术,能深度穿透,强灵敏度

开口裂缝尺寸测量 - 裂缝定量评估功能

可扩展孔径- 由两个或多个阵列单元组成任意孔径配置

INTROVIEW® Pro- 用于远程单元控制和3D成像及大数据分析的台式或笔记本PC软件


符合技术规范

T/CECS XXX-202X《装配式混凝土结构检测技术标准》
JGJ/T485-2019《装配式住宅建筑检测技术标准》
江苏省DB32/T 3754-2020 《装配整体式混凝土结构检测技术规程》
DB34/T 5072-2017《装配式混凝土结构检测技术规程》
DB37/T 5106-2018《装配式混凝土结构现场检测技术标准》
DG/TJ 08-2252-2018《装配整体式混凝土建筑检测技术标准》
DB13(J)/T 8327-2019《装配式混凝土结构建筑检测技术标准》
DBJ/T-199-2020《装配式混凝土结构检测技术标准》


产品特点

 •  实时3D成像

 •  三维全矩阵数据采集模式

 •  基于GPU的三维全聚焦图像重建

 •  主动式干点接触 ( A- DPC® ) 传感器带一体化脉冲接收电路和并行DAQ

 •  具有增强发射脉冲能量的深度穿透模式

 •  多功能成像模式: 面积-扫描/全景B-扫描/全景 D-扫描

 •  通过平板电脑或笔记本电脑实现远程控制独立应用

 •  用于ANDROID和WINDOWS的应用软件



A1040 MIRA,混凝土三维超声波成像仪,混凝土三维超声波断层扫描仪,超声波断层扫描仪


技术参数:

参数 规格
 单个A-DPC 传感器阵列配置 4 ×16  8 ×8
 可扩展增配阵列
 平行DAQ通道数 64
 频率带宽 10~100KHz
 穿透深度(视混凝土性质而定) 可达4m
 最大覆盖面积 10×10m
 帧重复率
  •  2D成像
  •  3D成像
12Hz
0.3Hz
 一次充电使用时间 高达10小时



INTROVIEW® Pro 3D软件:

扫描模式

 •  单次扫描

 •  面积扫描

 •  全景B扫描&D扫描


3D视图模式

 •  等值面

 •  广强度投影


2D视图模式

 •  侧视图 (B-, D-扫描)

 •  俯视图 (C-扫描)

 •  平面切片

 •  部分体积


标准配置:

名称 数量
 配置32个DPC传感器的电子单元 2
 带保护罩的平板PC 1
 用于定期功能测试的参考试块 1
 可更换的18650锂电池 12
 电源,Type-C 2
 USB数据线,Type-C 2
 INTROVIEW Pro软件,
 带12个月的升级& 支持服务
1
 便携箱 1
 质保证书 1
 操作手册 1
 更换电池的螺丝刀 2


如需了解更多相关信息,欢迎来电咨询!
