A1040 MIRA超声波断层扫描成像仪桩基承台测试
发布时间:2022-02-07 浏览次数:466 来源:欧美大地

测试目的:ACSYS A1040 MIRA超声波断层扫描成像仪应用于桩基与承台结合面质量测试


测试局限性:测区较窄,部分区域无法放置设备。采取B-scan单次测试,不采用Map-Scan测试。

数据分析

1、基桩 3-1

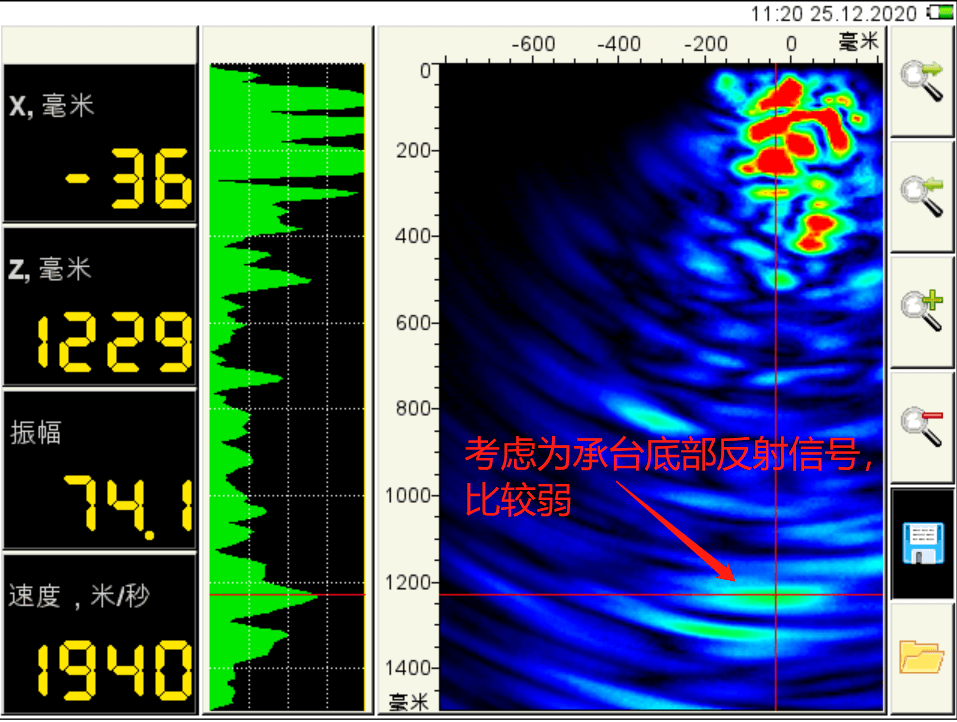

深度显示为1229mm处,有一反射信号,可能考虑为承台与基桩结合面处,由于混凝土凝固不是同一时间浇筑,所以结合面处一般会有轻微信号反射。

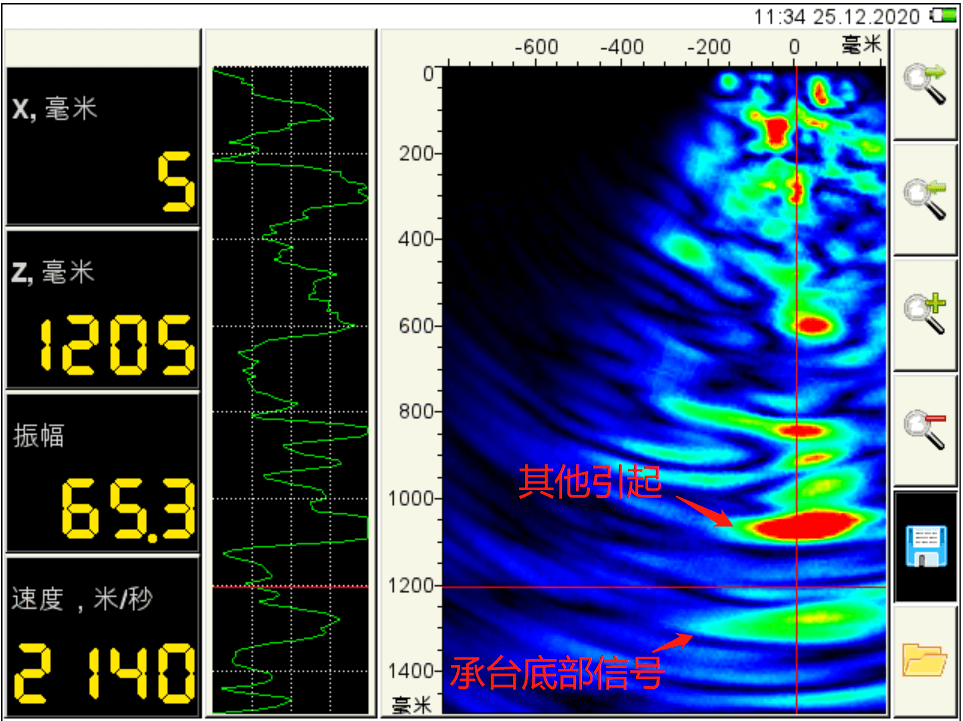

除了1.2m承台底部处信号,在0.8m1m处也出现明显信号反射,有可能是钢筋或内部其他异常引起,需进一步确定。

上图在深度1.1处,有一底部反射信号,考虑为承台底部反射。

2、基桩4-1

上图在1.2m左右处出现明显反射信号,考虑为承台与基桩结合面处的信号反射。

MIRA在其他混凝土结构上验证测试效果

MIRA放置在一混凝土厚度为400mm的路肩上进行验证,显示在深度400mm处底部反射信号明显。

MIRA放置于直径为1.2m1.4m的基桩表面进行测试,发现表层钢筋信号明显,基桩底部反射信号明显。
