STS4-4 4通道智能无线节点,坚固型数据采集系统

型号:STS4-4-IW3

用途:BDI公司的第四代结构测试系统,适用于在恶劣环境和困难的安装环境中进行数据采集

标准规范:

STS4型智能数据采集仪节点是BDI公司的第四代结构测试系统,由具有丰富测试经验的土木工程师专业设计,适用于在恶劣环境和困难的安装环境中进行结构测试。

STS4坚固型数据采集系统采用最新升级的无线技术和电池技术,能够提高数据无线传输的范围和测试时长。

基于30 多年的现场测试经验和来自世界各地客户的反馈信息,BDI一直在不断开发STS数据采集仪的硬件配置。在现场测试的恶劣环境中,会面对泥泞的环境、摔落的冲击和翻转的摇晃,我们理解在现场测试环境中,仪器的易用性是必须要考虑的。

仪器的软件同样操作简单,内置的传感器智能识别程序将确保您采集到的高质量的数据。与传统的数据采集仪器相比,STS4能以更少的使用次数来获得更多的现场测量效益。


特点

+ 交钥匙化的即插即用系统

+ 模块化坚固设计

+ 智能传感器接头系统

     传感器能够实现自我识别。

+ 锂离子电池供电(约40小时的测试时间)

+ 带有线以太网备份的标准802.11b/g/n无线通信

+ 全通道集成温度测量

+ 采样率高达1,000 S/s

+ 以太网供电 (IEEE 802.3af)

+ 8GB内置闪存

+ 多种省电模式


应用

+ 桥梁诊断或动静载试验

+ 水工建筑物:弧形闸门、船闸、人字门、溢洪道等

+ 塔架:风电塔架或电力电信塔架测试

+ 实验室测试:是帮助学生了解传感器测量和数据采集设备的能力以及完成研究级实验的理想选择

+ 索力:捕捉索的加速度并计算索力



规格

型号 STS4-4-IW3
测量类型:
模拟输入 单端或差分模拟信号,
温度输入 3KΩ 热敏电阻
最大采样率:
模拟输入 1,000 S/s
温度输入 ~1 S/s (非用户可调)
可编程增益级 11
模数转换器 (ADC) 24位 ADC (Sigma delta)
输入
模拟输入: 4
温度输入(仅限NTC热敏电阻): 4
存储
系统内存 16 MB (操作系统)
内置Micro SD卡 8 GB
激励电压
VX (可编程) +1 to +5 Vdc @ 20 mA (每通道)
V+15 +15 Vdc @ 400 mA (合并)
电源
锂离子电池 +10.8 Vdc (标称值), 6.8 Ah, 73 Wh
直流供电 +24 Vdc @ 3.0 Amp (充电最大值)
以太网供电 +48 Vdc (IEEE 802.3af)
传感器接口
接头 10-针防风雨密耳规格圆形卡扣锁
智能传感器支持 1 支持
物理参数
天气保护 防溅水
尺寸 203 x 115 x 83 mm
重量 1,200 g
温度
电池及直流电源操作温度 -20° to +60 °C
1. 智能传感器(Intelliducer)支持是指BDI的智能传感器连接器接口。智能传感器接口包含传感器接口内的存储器芯片内的传感器ID、校准因子、增益设置等。

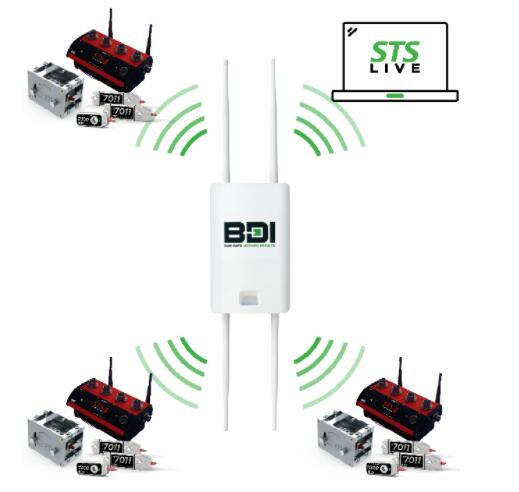

系统设置


智能传感器、标准无线通信、简单而强大的软件使该系统真正实现即插即用!

1.      设置STS4无线基站以创建无线网络。

2.      将您的PC连接到STS无线网络并启动STS-LIVE

3.      插入传感器并打开STS节点

4.      开始以工程单位收集和查看数据
