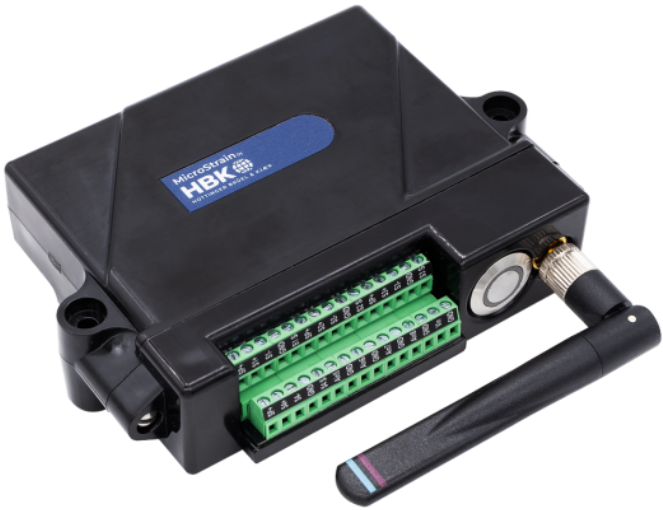

TC-LlNK-200 12通道无线温度传感器节点

型号:TC-LlNK-200

用途:无线传感器集成12个标准热电偶输入接口和一个内置冷端温度传感器。其可软件编程的线性化算法支持多种类型热电偶(J K N R S T E B)该传感器节点同步采集数据存到内部存储器并把数据实时传输到一个基站上(传输速率软件可编程设置)。

标准规范:

相关产品



LORD Sensing LXRS ® 无线传感器节点网络可在某个可扩展的无 线传感器网络内进行同步数据采集,高速检测和数据汇总。该无线 传感器系统的用途包括传感器检测、数据采集、性能分析和传感器 响应的应用。无线传感器系统的核心部件在于网关。网关之间通过相互协调,与 分布各处的无线传感器节点进行通讯,在一个网络内进行无线传 输。LXRS无线通信协议建立于LXRS节点与网关之间,能够保持高速率 采样,并做到节点间同步误差±32毫秒,在大多数的操作调节下无 数据丢失。利用Node    Commander软件,用户可以轻松地对各节点进行编 程,进行数据记录,和固定周期的采样。用户还能在MicroStrain 官网注册SensorCloud账号,对数据进行上传。





TC-Link®-200是一款12通道无线传感器,用于精确测量热电偶。无需校准。选择热电偶类型,节点将输出准确,低噪声温度或电压(mV)数据。


无线传感消除了运行长线的时间和复杂性。此外,TC-Link-200的高通道数可降低许多硬连线DAQ的每通道总成本。



Lord无线传感器网络可快速部署并提供可靠,无损的数据收集。SensorConnect软件可用于设备配置,实时数据监控和数据分析。SensorCloud是Lord可选的基于云的平台,可优化从远程网络收集的传感器数据的数据聚合,分析和警报。





高性能传感

• 12个热电偶输入通道


• 板载线性化算法


• 板载冷端补偿(CJC)


• 数字滤波可抑制50和60 Hz噪声,最高可达120 dB


• 开路检测





可靠的数据收集

• 使用LXRS和LXRS +协议的无损,同步和可扩展网络


• 使用SensorConnect(PC),SensorCloud Web)或MSCL(API库)远程配置节点并查看传感器数据


• 电池电量低检测





可配置用于许多应用程序

• 报告温度或mV


• 高达128 Hz的采样


• 连续或事件触发的操作


• 实时传输数据和/或保存到板载内存





坚固

• 聚碳酸酯外壳


• 螺栓固定或DIN导轨安装


• -40至+ 85°C的工作温度


• 4kV ESD保护





应用

• 热分析


• 制冷监控


• 生产过程监控


• 质量控制


• 环境监测






技术规格


基本介绍

传感器输入通道

热电偶,12个通道

集成传感器

温度CJC,1通道

数字滤波器

可调低通滤波器,最高120 dB 50/60 Hz抑制

热电偶输入

测量范围

-210°C至1820°C(取决于热电偶类型)

初始精度

±0.25°C(节点温度20至70°C)

±0.5°C(-40至85°C节点温度)

解析度

24位

噪声

+/- 0.01°C,典型值为K型热电偶,默认12Hz滤波器,温度为20°C

兼容类型

J,K,N,R,S,T,E和B.

集成冷结补偿(CJC)通道

补偿范围

-40°C至85°C

(B型热电偶0°C至85°C)

精度

±0.13°C(20°C至70°C),±0.25°C(-40°C至85°C)

解析度

0.02°C

采样

采样模式

连续和事件触发

输出选项

温度,mV或自定义

采样率

1 S /小时至128 SPS(1通道)

1 S /小时至32 SPS(12通道)

网络容量

每个RF通道最多128个节点(带宽计算器)www.microstrain.com/configure-your-system

节点同步

±50微秒

数据存储容量

16 MB(最多4,000,000个数据点)

操作参数

电池电量

4节AA电池串联。总电压介于3.4 V和36 V之间

外部电源

4 V至36 V DC

无线通信

范围

室外/视距:2 km(理想),800 m(典型值)车载天线:1 km(理想值),400(典型值)室内/障碍物:50 m(典型值)

射频(RF)收发器载波

免许可证2.405至2.480 GHz(16通道)

射频发射功率

用户可设置0 dBm至20 dBm(区域限制)

工作温度

-40°C至+ 85°C

静电放电

4千伏

机械冲击限制

安装电池250克/1.5毫秒

500g / 1.5ms未安装电池(外部电源)

物理规格

外形尺寸

129毫米x 82.5毫米x 31毫米(不包括天线)

接口

螺拧式端子

重量

283克(含电池),217克(不含电池)

积分

兼容的网关

所有WSDA网关

软件

SensorCloud,SensorConnect,Windows 7,8和10兼容

软件开发工具包

http://www.microstrain.com/software/mscl

执行标准

FCC(美国),IC(加拿大),CE(欧盟),JET(日本)
