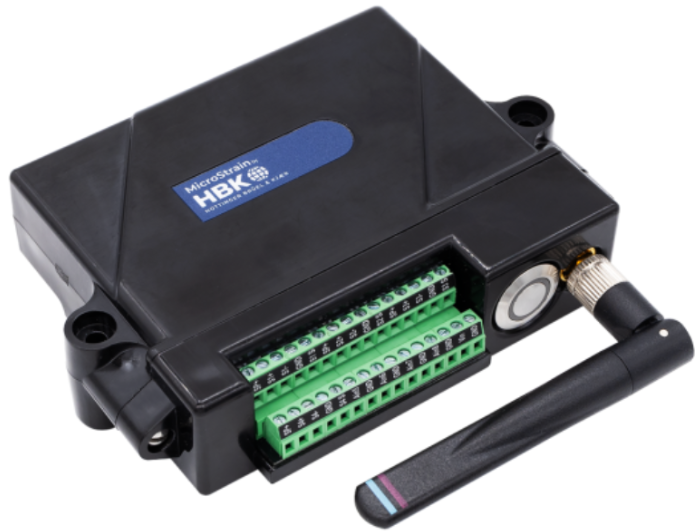

RTD-LlNK-200 6通道无线RTD采集器

型号:RTD-LlNK-200

用途:用于精确测量RTD和热敏电阻。无需校准。选择传感器类型,节点将输出准确,低噪声的温度或电阻数据。

标准规范:

相关产品


LORD Sensing LXRS ® 无线传感器节点网络可在某个可扩展的无 线传感器网络内进行同步数据采集,高速检测和数据汇总。该无线 传感器系统的用途包括传感器检测、数据采集、性能分析和传感器 响应的应用。无线传感器系统的核心部件在于网关。网关之间通过相互协调,与 分布各处的无线传感器节点进行通讯,在一个网络内进行无线传 输。LXRS无线通信协议建立于LXRS节点与网关之间,能够保持高速率 采样,并做到节点间同步误差±32毫秒,在大多数的操作调节下无 数据丢失。利用Node    Commander软件,用户可以轻松地对各节点进行编 程,进行数据记录,和固定周期的采样。用户还能在MicroStrain 官网注册SensorCloud账号,对数据进行上传。


RTD-Link®-200是一款6通道无线传感器,用于精确测量RTD和热敏电阻。无需校准。选择传感器类型,节点将输出准确,低噪声的温度或电阻数据。

无线传感消除了运行长线的时间和复杂性。此外,RTD-Link-200的高通道数减少了许多硬连线DAQ的每通道总成本。

Lord无线传感器网络可快速部署并提供可靠,无损的数据收集。SensorConnect软件可用于设备配置,实时数据监控和数据分析。SensorCloud是Lord可选的基于云的平台,可优化从远程网络收集的传感器数据的数据聚合,分析和警报。


高性能传感

• 6个RTD或热敏电阻输入通道

• 板载线性化算法

• 板载温度传感器

• 数字滤波可抑制50和60 Hz噪声,最高可达120 dB

• 2,3或4线RTD兼容性



可靠的数据收集

• 使用LXRS和LXRS +协议的无损,同步和可扩展网络

• 使用SensorConnect(PC),SensorCloud(Web)或MSCL(API库)远程配置节点并查看传感器数据

• 电池电量低检测



可配置用于许多应用程序

• 报告温度或阻力

• 高达64 Hz的采样

• 连续或事件触发的操作

• 实时传输数据和/或保存到板载内存



坚固

• 聚碳酸酯外壳

• 螺栓固定或DIN导轨安装

• -40至+ 85°C的工作温度

• 4kV ESD保护



应用

• 热分析

• 制冷监控

• 生产过程监控

• 质量控制

• 环境监测



技术规格

基本介绍

传感器输入通道

RTD或热敏电阻,6个通

集成传感器

温度,1

数字滤波器

可调低通滤波器,最高可达120 db 50/60 Hz

解析度

24

RTD

测量范围

-200°C850°C

精度

使用PT-1004线配置,±0.1°C(典型值

噪声

使用PT-100和默认12 Hz LPF低于0.05°C(典型值

兼容类型

PT-10PT-50PT-100PT-200PT-500PT-1000

热敏电阻输入

测量范围

-40°C150°C(取决于热敏电阻类型

精度

±1°C(典型值

噪声

典型值+/- 0.001°C,使用默认的12Hz滤波

兼容类型

44004, 44033, 44005, 44030, 44006, 44031, 44007, 44034,

44008, 44032, YSI-400

集成温度通道

精度

±0.13°C20°C70°C),±0.25°C-40°C85°C

解析度

0.02°C

采样

采样模式

连续和事件触发

输出选项

温度,电阻或定制

采样率

1 S /小时至64 SPS1通道

1 S /小时至32 SPS6通道

网络容量

每个RF通道最多128个节点(带宽计算器www.microstrain.com/configure-your-system

节点同步

±50

数据存储容量

16 MB(最多4,000,000个数据点

操作参数

电池电量

4AA电池串联。总电压介于3.4 V36 V

外部电源

4 V36 V DC

无线通信范围

室外/视距:2 km(理想),800 m(典型值)车载天线:1 km(理想值),400(典型值)室内/障碍物:50 m(典型值

射频(RF)收发器载

免许可证2.4052.480 GHz16通道

射频发射功率

用户可设置0 dBm20 dBm(区域限制

工作温度

-40°C+ 85°C

静电放电

4千伏

机械冲击限制

安装电池250/1.5

500g / 1.5ms未安装电池(外部电源

物理规格

外形尺寸

129毫米x 82.5毫米x 31毫米(不包括天线

接口

螺拧式端子

重量

283克(含电池),217克(不含电池

积分

兼容的网关

所有WSDA

软件

SensorCloudSensorConnectWindows 7,810

软件开发工具包

http://www.microstrain.com/software/mscl

执行标准

FCC(美国),IC(加拿大),CE(欧盟),JET(日本
