SHAPE 成孔质量检测仪

型号:SHAPE

用途:成孔质量检测仪可测量钻孔桩孔径、桩孔体积,控制垂直度质量,4通道或者8通道同时360°扫描,测试快速经济

标准规范:DGJ32/TJ-117-2011, DB/T29-112-2010, JTG/T 5312-2020

相关产品

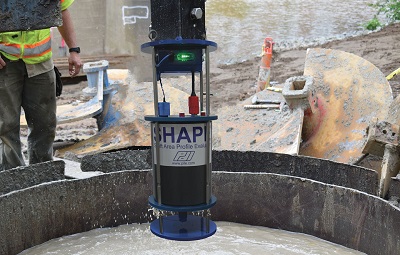

SHAPE是用于深基础质量控制的一款经济实用设备,可测量钻孔桩、地下连续墙、条形基础等的开挖尺寸和垂直度。


钻孔桩钻孔很少做到理想圆柱形,孔形不规则可能会对承载力等造成不同程度的影响。SHAPE可以将钻孔桩成孔和其他深基础开挖的情况,绘制成一个三维轮廓,在浇筑混凝土之前,将孔径,孔垂直度等参数,以图形的方式呈现出来。



产品特点:

1)可快速连接旋挖钻机钻杆,也可使用绞车作为提升系统;

2)多通道超声波扫描;

3)自动计算孔径,桩孔体积及垂直度

4)数据采集频率约1秒/次,支持数据无线采集

5)支持4通道或8通道同时扫描

6)支持Sitelink®i技术

7)内置标定测试功能,提高测试精度

8)支持泥浆护壁孔内测试

9)内置电池

10)测试速度约30cm/秒,可提供360°、2D或3D视图等不同形式的测试结果

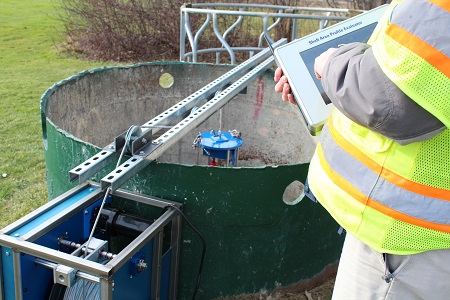

SHAPE  自提升系统

SHAPE还可选择配合自提升系统进行测试,将自提升系统架设在孔口,可更方便快捷地进行测试,该模式不需要旋挖钻机配合。电缆长度有125m,200m,以及350m可选,满足您的具体需求。
