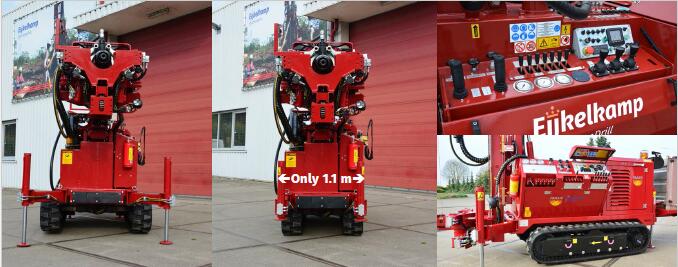

SmallRotoSonic PL (SRS PL) 小型声波钻机性能出类拔萃，体现在它不仅体积小巧，操控灵活， 而且能输出强有力的声波振动力。 150 Hz 的 SRS PL小型声波钻机能获得较快较好的结果以及不受扰动的试样，有了它为什么还要用直推式钻机？
SRS PL 应用领域：
• 矿产取样
• 环境钻探
• 岩土取样和试验
• 岩土工程施工中的钻孔
• 地震勘探前打爆破孔
• 个性化解决方案
SRS PL 技术参数表：
|
SmallRotoSonic 小型回转声波振动动力头 |
公制 |
英制 |
|
最高频率 |
0 - 150 Hz |
0 - 150 Hz |
|
声波振动器的输出力 |
100 kN |
22.5 k lbf |
|
2个机械同步的偏心轴 |
已含 |
已含 |
|
旋转扭矩: 顺时针方向0-120 rpm |
1.200 Nm @ 150 bar |
885 ft-lbf @ 2,175 psi |
|
旋转扭矩: 逆时针方向 |
1.400 Nm @ 172 bar |
1,030 ft-lbf @ 2,500 psi |
|
动力头的最大倾角 |
65° |
65° |
|
阻尼器/缓冲器类型 |
橡胶 2x |
橡胶 2x |
|
动力头质量 |
230 kg |
517 lbs |
|
与声波动力头一起使用时输出的上拉力 |
2.500 daN |
5,620 lbf |
|
与声波动力头一起使用时输出的下拉力 |
2.500 daN |
5,620 lbf |
|
静态上拉力 |
6.000 daN |
13,500 lbf |
|
静态下拉力 |
4.000 daN |
9,000 lbf |
|
钻机 |
公制 |
英制 |
|
卡特彼勒四缸水冷发动机 |
49 kW |
66 HP |
|
折叠后的尺寸 (长 x 宽 x高) ，约： |
3.585 x 1.100 x 2.200 mm |
11’9” x 3’7” x 7’3 |
|
最大高度 (钻进时). |
4.380 mm |
15’9” |
|
重量约（取决于选购件) |
3.200 - 4.500 kg |
7,055 - 9,921 lbs |
|
油箱(柴油)容积 |
70 升 |
19 加仑 |
|
负载传感液压系统 |
已含 |
已含 |
|
高压水泵 |
19 l/min. @ 210 bar |
5 gpm @ 3,045 psi |
|
大流量水泵FMC Bean E04 |
80 l/min. @ 40 bar |
21 gpm @ 580 psi |
|
铝制水箱 |
300 liter |
79 gallon |
|
橡胶履带 |
宽度1.450 mm |
宽度 4’9” |
|
钻进和驾驶无线遥控器 |
充电器 |
已含2块电池 |
|
套管架 |
已含 |
已含 |
|
工作灯 |
2 |
2 |
|
桅杆 |
公制 |
英制 |
|
行程 |
1.500 mm |
4’11” |
|
桅杆滑动液压缸行程 |
500 mm |
1’7.7” |
|
上拉力 |
35 kN |
7,868 lbf |
|
下拉力 |
25 kN |
5,620 lbf |
|
上拉和下拉速度 |
25 米/分钟 |
82 英尺/分钟 |
|
双液压卸扣钳 |
40 - 250 mm |
1.6”- 9.8” |
|
可调的夹紧力 |
97 kN |
21,805 lbf |
|
卸扣转矩 |
13 kNm |
9,588 ft-lbf |
SRS PL 选购件表：
选购件
公制
英制
SPT（标准贯入试验）自动落锤，在控制面板上有锤击 计数器
SPX40 软管泵
114 l/min @ 9.6 bar
30 gpm @ 140 psi
安全笼
ManipAll 200 磁性钻杆装卸机械手
套管或钻杆存放架（其尺寸取决于直径和长度 ）
可旋转的悬臂
根据要求提供特殊的低净空的桅杆
