标准型动态三轴试验系统ELDyn

型号:ELDyn

用途:标准型动态三轴试验系统ELDyn除动态三轴试验外,也可以进行传统的三轴试验例如不排水不固结试验(UU),固结不排水试验(CU),固结排水试验(CD)以及更高级的试验例如应力路径、K0固结和弹性模量试验。

标准规范:ASTM D-3999, ASTM D-5311,GB/T50123-2019

GDS公司生产的ELDyn 标准型动态三轴试验系统是一套基本的、低成本的动态三轴试验系统,属于商业型动三轴仪,可以满足室内岩土试验检测低成本、基本的动态三轴试验要求。基本型动三轴仪ELDyn可以提供在荷载控制或位移控制条件下对试样进行循环加载,同时测量对试样孔压的影响。


ELDyn动三轴试验系统是基于GDS超过15年的设计,制造,控制和支持电机动力系统经验的基础上研发的。除了动态三轴试验外,该动三轴测试系统也可以进行传统的三轴试验例如不排水不固结试验(UU),固结不排水试验(CU),固结排水试验(CD)以及更高级的试验例如应力路径、K0固结和弹性模量试验等。


由于电机作动器具有很高的精度,根据使用总成本和全面可用的性能,ELDyn商业型动态三轴试验系统可取代大多数使用气压控制的动三轴试验系统。

标准动三轴,商业动三轴,入门级动三轴,经济性动三轴,标准动态三轴系统,标准动态三轴仪器设备,ELDyn
标准动三轴,商业动三轴,入门级动三轴,经济性动三轴,标准动态三轴系统,标准动态三轴仪器设备,ELDyn

ELDyn标准型动态三轴试验系统特点:

● 强震测试/动强度/动态模量/阻尼比等土体动态指标测试

● 采用动态伺服电机从横梁上方加载

● 兼容所有静三轴测试系统的测试功能

● 市面性价比较高的进口动三轴测试产品

● 适合于商业实验室以及基本的科研使用要求


ELDyn 标准型动态三轴试验系统基本架构:

商业型动三轴仍然是基于经典的Bishop & Wesley类型压力室和GDS的压力体积控制器,连接示意图如下:

标准动三轴,商业动三轴,入门级动三轴,经济性动三轴,标准动态三轴系统,标准动态三轴仪器设备,ELDyn

● 一个包含轴向应力和轴向位移动态控制的主机
● 一个用于围压控制的单通道气压控制器
● 一个用于设置反压和测量体积变化的控制器
● 一个用于采集和传输数据的ELDCS



基本型动三轴仪ELDyn规格:

(1)作动器系统:电机伺服控制/频率5Hz
(2)可选的荷载范围:5kN/10kN
(3)可选的压力室尺寸:76 mm /100 mm /150mm
(4)软件:完全自动化



商业型动态三轴试验系统ELDyn 配置:

(1) ELDyn主机
ELDyn商业型动三轴仪包括一个高度可调节的梁固定在作动器单元上。积分编码器内置于马达装置中,在任何时候测量荷载杆的位置。装置的底部包括一个变压器,DC电源和无刷马达控制器。轴向刚度荷载架上有一个具有100mm行程,最大轴向荷载在5Hz时为+/-5KN(可升级到+/-10 KN)的电机伺服作动器,控制电子元件安放在荷载架的底部以减少必需的室内空间。


(2) GDS 数字控制系统(ELDCS)

动态控制系统ELDCS提供了4通道的数据采集,提供动态的16位的数据,可以采集内置水下荷重传感器和孔隙压力传感器。位移传感器是可选的,接到一个空闲的通道上采集数据,由于有轴向编码器,位移传感器也不是必须的。使用同步的数据总线连接可以添加更多的数据采集通道,如8通道或者16通道。



(3) 动态围压控制器

可选择电机控制动态围压控制器或者低成本气动控制动态围压驱动器。


(4) 三轴压力室

(5) 用于反压或围压控制的压力体积控制器

(6)试样底座和试样帽

(7)制样工具包

(8)孔压传感器

(9) GDSLAB控制和数据采集软件

(10) GDSLAB 动态试验模块

通过硬件和软件升级,商业型动三轴仪还可以完成局部应变测量、非饱和土试验及弯曲元试验。

ELDyn商业型动三轴仪的详细配置请下载附件的产品资料。


ELDyn商业型动态三轴试验系统技术参数:

最大测试频率:5Hz

● 最小测试频率:静态,比如小于0.001Hz

● 高精度的动态电机伺服作动器。

● 可以使用标准三轴压力室(升级到动态的密封元件和轴承)。

● 可选的试样尺寸(取决于选择的压力室):

    Φ38 x 76mm (或者 Φ39.1 x 80mm)

    Φ50 x 100mm

    Φ70 x 140mm (或者 Φ61.8 x 123.6mm

    Φ100 x 200mm (或者 Φ101 x 202)mm

    Φ150 x 300mm

● 16-比特的动态数据采集

● 16-比特的动态驱动控制通道

● 围压可达到2MPa (取决于压力室的选择)

● 很小的室内占地空间

● 不需要液源装置(ELDyn适用于 ASTM D3999和ASTM D5311标准)


ELDyn基本型动三轴仪优势:

● GDS DCS – 无需手动调谐

● 系统既可以非常精确地在动态试验中控制轴向位移和轴向力,也可以非常精确地完成静态和小应变三轴试验

● 利用GDS软件和硬件,可以在将来无限制的升级系统。(例如升级完成弯曲元试验,非饱和土试验,中平面PWP孔压传感器测量,局部应变测量等)

● 可以选择经验丰富的岩土工程师进行现场培训

● 世界级技术支持的声誉-可以参考网上的证明书

● 通过电子邮件提供24小时的技术支持


ELDyn标准型动态三轴试验系统价格:

ELDyn动三轴仪由电机驱动,稳定性和试验精度均好于气动驱动的动三轴仪,但价格却与其相当,所以ELDyn动态三轴仪是低端的气动驱动动三轴的理想替代品。具体报价请咨询该产品独家代理商欧美大地。


ELDyn标准动三轴用户:

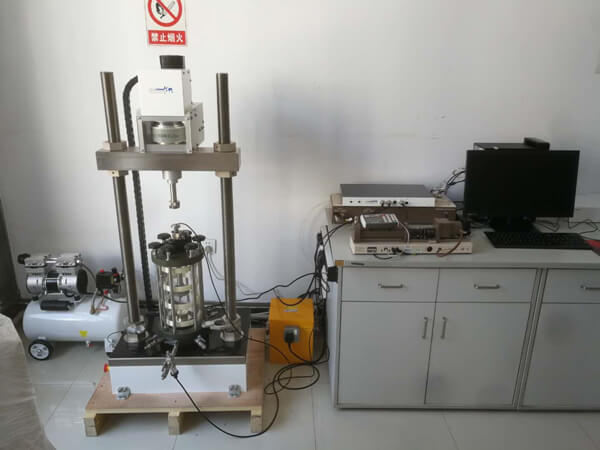

北京交通大学采购的GDSTAS自动三轴仪+UNSAT非饱和土三轴仪+ Eldyn标准动三轴仪

东南大学采购的ELDyn动三轴


黑龙江交科所采购的ELDyn冻土动三轴仪
标准动三轴,商业动三轴,入门级动三轴,经济性动三轴,标准动态三轴系统,标准动态三轴仪器设备,ELDyn


天津大学采购的ELDyn基本型动三轴仪
天津大学采购的ELDyn基本型动三轴仪


浙江树人大学采购的Eldyn标准动三轴仪
浙江树人大学采购的Eldyn标准动三轴仪


桂林理工大学 动三轴ELDYN
桂林理工大学 动三轴ELDYN


福建工程学院 ELDYN 2014
福建工程学院 ELDYN 2014


石家庄铁道大学ELDYN动三轴
石家庄铁道大学ELDYN动三轴

山东大学ELDYN

哈尔滨理工大学 冻土ELDYN 2018

天津大学ELDYN

天津大学ELDYN 2018

东北林业大学 ELDYN

吉林大学 温控 ELDYN

吉林建筑大学 ELDYN

西华大学 ELDYN

宜宾学院 ELDYN


ELDyn 标准型动态三轴试验系统是入门级动三轴试验系统,经济实用,是一款性价比很高的土工试验仪器,特别适合对成本控制严格,但对测试精度要求较高的室内岩土试验室使用。欢迎垂询。
