液压动三轴测试系统ELCTTS

型号:ELCTTS

用途:大功率液压动三轴测试系统。

标准规范:ASTM D-3999, ASTM D-5311,GB/T50123-2019

GDS液压动三轴测试系统(ELCTTS)是一套循环三轴系统,设计荷载从50kN到1500kN,加载频率最高为5Hz,10Hz,20Hz。该系统的围压最大能到70MPa,由于使用了动态压力增强器,从而确保了围压可以得到精确的控制。

液压动三轴仪,大尺寸动三轴仪,动态三轴仪价格,动三轴系统多少钱,液压动三轴测试系统,ELCTTS
液压动三轴仪,大尺寸动三轴仪,动态三轴仪价格,动三轴系统多少钱,液压动三轴测试系统,ELCTTS
250kn HLF


液压动三轴测试系统ELCTTS技术参数:

(1)轴向加载范围:50~500kN,静态或者动态可选

(2)围压范围:16MPa或者32MPa,甚至更高至100MPa

(3)温控范围:-40℃至 65℃,分辨率0.01℃


液压动三轴测试系统ELCTTS基于GDS新型液压加载荷载架:



液压动三轴仪,大尺寸动三轴仪,动态三轴仪价格,动三轴系统多少钱,液压动三轴测试系统,ELCTTS


液压荷载架系统用于土壤及岩石试验。荷载架在横梁上安装液压动态作动器。这使系统能够运行动态三轴应力/应变测试。不用做任何调整,该框架也能进行标准静态试验。该系统具有动态控制轴位移和轴应力的能力,并且如果加上一个可选的动态围压作动器(径向应力),则可同步进行动态应力路径测试。



GDS荷载架刚度极高并且设计确保在试样剪切时反冲最小。刚度较小的荷载架,在试样破坏临界点时,对试验结果会有不良影响。因为实验中在这一关键点时,如果设备在高荷载下会屈从,试样破坏后架子会产生反冲,进而影响测试结果。GDS保证设计的系统具有高刚度特性,在最大荷载时形成硬脊,从而克服了这一难题。



使用大直径三轴压力室,确保系统可以针对大颗粒试样,例如碎石,进行试验。



Technical Specifications


Load Range: 100 250 15000
Frequency: 10 10 5
Loadframe Dimensions cm (HxWxD): 2500 x 790 x 902 3320 x 984 x 902 3340 x 1060 x 1000
Loadframe Weight Approx (kg): 670 1280 7000
PowerPack Dimensions (HxWxD): 178 x 155 x 88 178 x 155 x 88 178 x 155 x 88
Computer Interface: USB USB USB

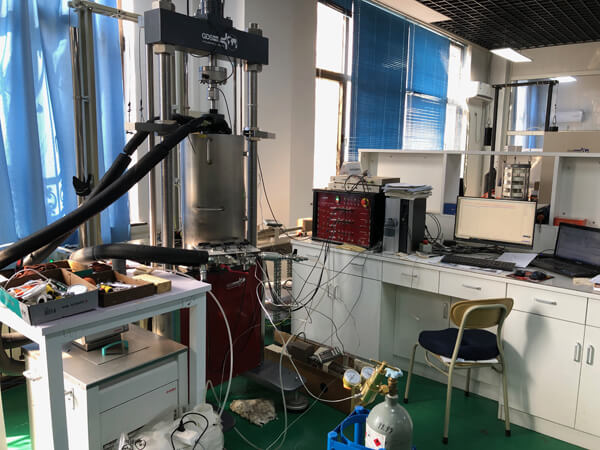

客户图片:

液压动三轴仪,大尺寸动三轴仪,动态三轴仪价格,动三轴系统多少钱,液压动三轴测试系统,ELCTTS

内蒙古大学ELCTTS 2016


吉林教科所 ELCTTS 2017


青岛理工大学ELCTTS 2017


液压动三轴,动三轴测试系统,动三轴测试,动三轴测试多少钱
中国海洋大学 ELCTTS 2017



更多信息请咨询欧美大地!
