前 言
地铁，作为城市地下交通的 “大动脉”，每天承载着百万级的人流往来。但你知道吗？这些穿梭于地下的隧道结构，长期在列车动载与复杂地质环境的双重作用下，悄悄面临着衬砌背后脱空、道床下部疏松等隐蔽病害的威胁。
传统检测方法要么效率低下，要么存在探测盲区，而隧道检测只能在夜间停运的约4 小时 “空窗期” 内开展，时间紧、任务重、环境复杂，如何才能高效精准地摸清隧道 “健康状况”？
近期，某单位联合欧美大地在成都地铁运营线路展开的高强度实测，给出了答案 —— 主动源面波CMPCC（共中心点面波相干分析）技术，正成为隧道无损检测的新的探索方向。
隧道检测有多难？三大挑战难倒传统方法
想在隧道里做好检测，可不是件容易事，测试团队一上来就面临三大挑战：
1.时间极短
只能利用夜间地铁停运的 “空窗期” 作业，每个站点仅有 约4 小时有效工作时间，分秒必争；
2.空间受限
隧道壁光滑垂直，道床结构复杂，检波器很难固定，传统的胶粘耦合方式又慢又麻烦；
3.目标复杂
需要精准探测衬砌背后、道床基底的脱空、裂隙、不均匀沉降等隐蔽病害，对检测方法的分辨率和抗干扰能力要求极高。
面对这些难题，传统检测方法往往力不从心，而这次测试的CMPCC（共中心点面波相干分析）与MASW（多道面波分析）两种主动源面波方法，却交出了不一样的答卷。
实战创新：一次布设，双重提取！效率翻倍

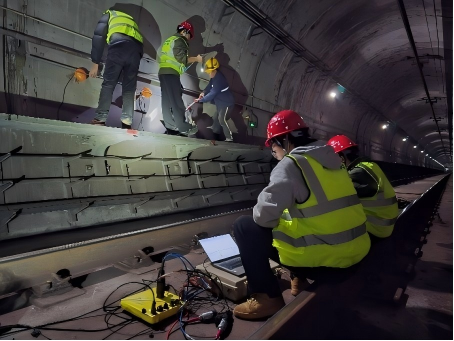

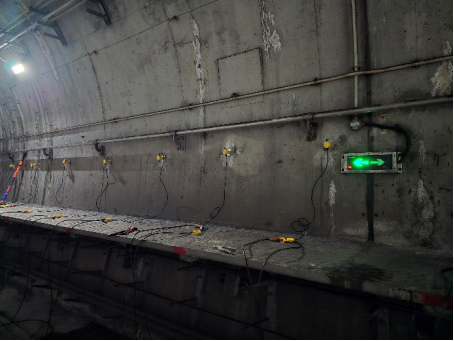

为了攻克隧道检测的时效难题，测试团队在成都地铁某站，针对隧道侧壁与轨道道床两类关键结构，展开了两种主动源面波方法的对比测试：
传统检测中， MASW 测量需要多次移动设备、反复布设检波器，耗时极长。而这次团队创造性地采用 “一次布设，双重提取” 策略 —— 一次性布设 24 个检波器，完成一套 CMPCC 数据采集后，通过软件重组数据，就能同步提取出 12 条符合 MASW 方法要求的数据集。

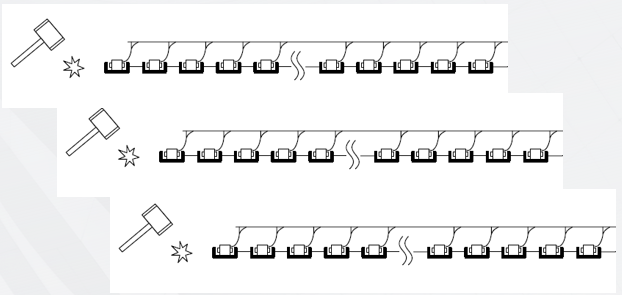

传统MASW排列移动

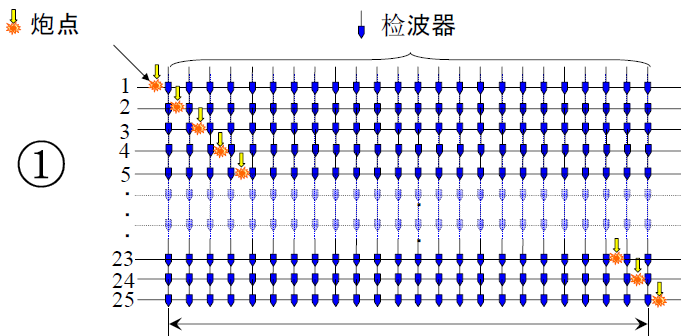

CMPCC方法不需要移动排列即可获得二维剖面数据
这一创新直接让工作效率提升数倍，完美适配了隧道 “天窗期” 的苛刻时间要求，为后续精准检测争取了宝贵时间。
结果揭晓：CMPCC 方法优势 “双冠王”
经过对大量实测数据的处理与反演分析，两种方法的表现高下立判，CMPCC 方法实现了分辨率与效率的双赢：
可行性拉满
CMPCC 与 MASW 方法均能有效应用于隧道混凝土壁面及道床探测，成果相互印证，证明了面波技术在隧道场景的可靠性；
分辨率更高
在某地铁站隧道壁探测中，CMPCC 反演的速度剖面清晰揭示了多处 “团块状” 速度异常，横向与纵向细节远超 MASW 的平均化结果，能精准锁定孤立异常体；
效率更出众
CMPCC 一次布设就能直接获得二维剖面，而 MASW 需要多次滚动测量才能拼接完成，在分秒必争的隧道检测中，CMPCC 的高效优势被无限放大。

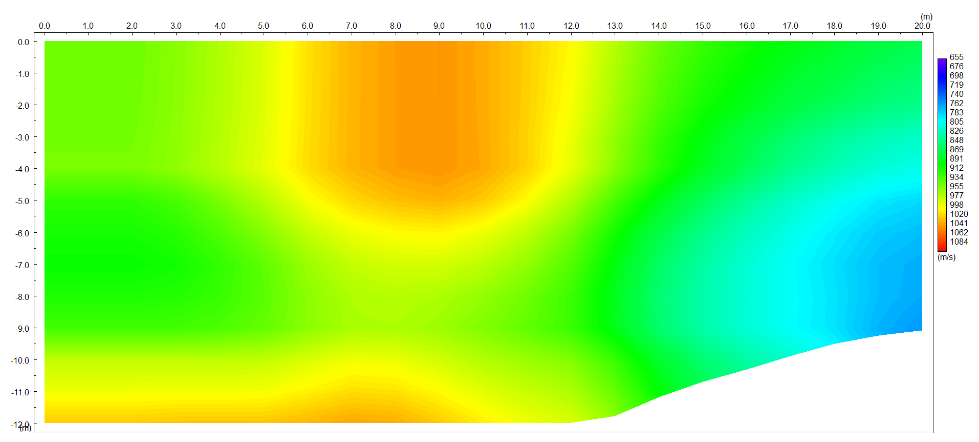

S波速度结构CMPCC反演成果

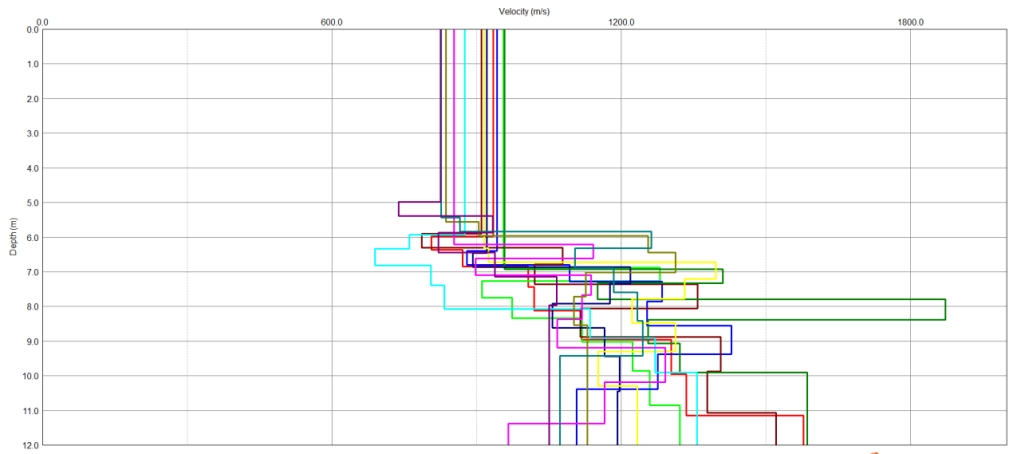

S波速度结构MASW反演成果-1D模型

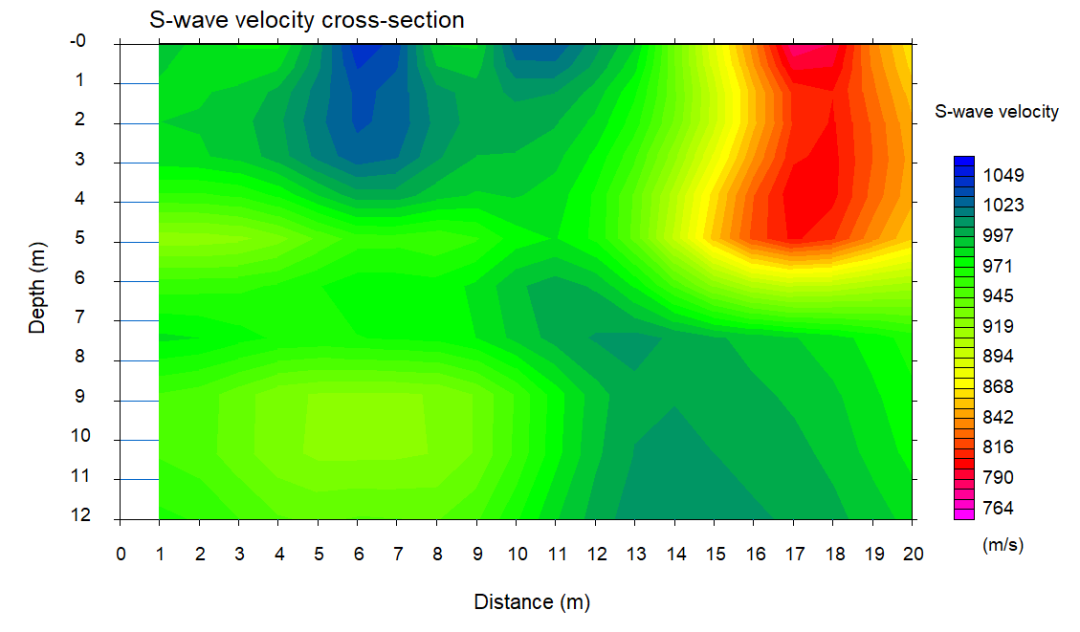

S波速度结构MASW反演成果-12条剖面联合反演
成果对比图示：CMPCC剖面（上）能清晰分辨多个孤立异常体，而MASW剖面（下）的异常边界则较为模糊，体现了CMPCC更高的横向分辨率。
除此之外，针对隧道壁检波器快速安装的难题，测试团队还创新采用 “金属杆 + 气球” 的柔性耦合装置。数据显示，这种方式的检测质量和传统 AB 胶粘耦合不相上下，但布设速度大幅提升，为隧道顶、壁等复杂部位的快速检测提供了实用方案。
隧道健康监测新范式：这些建议很关键
本次高强度实战测试，不仅验证了主动源面波技术的实力，更探索出隧道检测的高效路径，核心建议如下：
方法优选：需要快速、精细获取二维结构信息的隧道检测项目，优先采用 CMPCC 方法；
工艺革新：推广 “柔性快速耦合” 工艺，替代传统胶粘，至少能压缩 50% 的现场准备时间；
融合应用：重大或疑难可结合 CMPCC 与 MASW 结果相互校核，让检测结论更精准。
展望未来：全自动检测不是梦:
这次成都地铁隧道测试，不仅是一次技术对比，更是面向重大工程需求的成功验证。它标志着主动源面波技术，特别是 CMPCC 方法，已经具备成为隧道结构日常巡检、健康诊断和病害精准定位的标准化、高效化工具的成熟条件。
未来，这项技术还将与机器人平台结合，实现隧道全自动、高频率的快速扫描，让城市地下交通线的安全运营更有保障，为千万市民的出行筑牢 “地下安全防线”！
