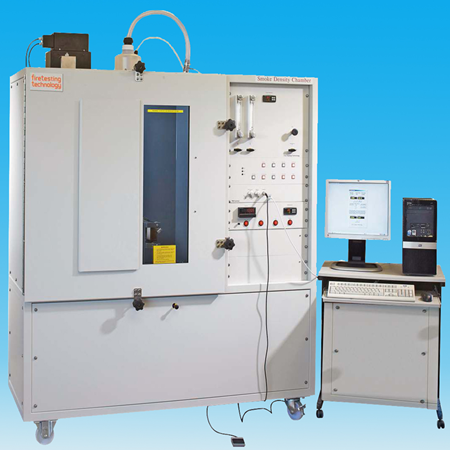

NBS烟密度测试箱

型号:NBS

用途:测定固体材料燃烧过程中产生的烟雾

标准规范:ASTM E662, ASTM F814, NFPA 258, BS 6401, GB/T 8323. Options:ISO 5659/IMO FTPC Part 2, ATS 1000.001/ABD0031, NES 711

相关产品
NBS烟密度测试箱介绍

NBS烟密度测试箱在各个工业领域有广泛使用,主要用于测定在密闭箱内垂直固定的固体材料燃烧过程中产生的烟雾。所用试样为平面形状,厚度不超过 25mm。在密闭空间内有/无前锋火焰时,垂直暴露于25 kW/m2 的辐照热源下,所产生的烟雾密度。

烟密度测试箱,烟密度试验装置,烟密度检测仪,NBS烟密度测试箱


NBS 烟密度测试箱的试验方法是采用光学法测量烟密度的,来源于美国国家标准与技术研究院NIST (NBS的前身),目前已经在众多测试领域得到推广及应用,该测试方法可以用来检测塑料制品、轨道交通非金属材料、船舶非金属材料、电线电缆制品等的烟密度等级;根据该测试方法,一般可适用的标准为ASTM E662、ISO 5659-2以及军国标中的NES 711 烟密度测试方法;该测试标准相对于之前的建材烟密度测试仪方法有着更加精确的测试结果,同时光学传感器使用了更加精密的光电倍增管,可以捕获箱体内细微的烟气含量变化;如果选配其他测试装置,如德尔格气体检测管,可以进行航空标准的烟毒性测试,和FTIR 傅立叶红外变换装置对接,可完成烟气含量的定性及定量分析等。

产品特点:
NBS 烟密度测试的构造:主要由密闭燃烧试验箱、辐射锥装置、称重天平、点火器、试验盒及支架、排烟系统、泄压系统、烟雾密度测和数据采集系统、测温仪表及控制面板组成。

1、 测试可得到的参数:即时发射率%和光学密度(Ds),测试开始的时间t,最大的烟雾密度和时间,气流范围设定和过滤位置,质量损失率。
2、 内腔尺寸应为长914mm±3mm,高914mm±3mm,深610mm±3mm。应用层压板制作,内表面应有耐化学侵蚀的镀层;正面应配备观察窗,并带有活动的不透明盖板;烟箱应设有防爆板和不锈钢钢丝网保护。具有气体毒性测试的连接端口,能够连接FTIR傅里叶红外分析仪。
3、 锥形辐射仪:外罩高度45±0.4mm,内径55±1mm,底部直径110±3mm。额定功率2600W,辐射通量10kW/m2-50 kW/m2,加热器和护罩高度应由不锈钢材料构成。
4、 辐射锥热电偶:两个,K型铠装copper/Alumel热电偶
5、 辐射挡板:金属的和/或无机挡板,直径最小为130mm
6、 热通量表:温差电堆式,设计工作范围约为50 kW/m2。在25 kW/m2和50kW/m2热通量计校准时,精确度可以达到±1kW/m2。
7、 点火燃烧器:单火焰点火燃烧器水平火焰长度应为30mm±5mm长。在靠近火舌出气管处应安装一只火花点燃装置,以便操作人员无需打开烟箱门即可实施点火;
8、 光源:6.5 V的钨灯。还应安装一个直径为51mm校准光柱的透镜,透镜上应带有调节装置,以控制光柱方向和直径的校准
9、 光电倍增管:光电倍增管用光度计具有S-4光谱灵敏响应,且暗电流低于10-9A。透过率应为线性响应。最小灵敏度应允许通过在光道中使用0.5中密度滤光器和范围扩展的ND-2滤光器来获得100%的读数。该仪器的读数应能在所给条件下任何刻度值均可做全量程调节。
10、光通量测试系统附加设备:直径51mm同心圆的不透明圆盘模板,用于检查校准光柱,模板应能附着和定中在烟箱上光学窗口的下面。应准备一块白布、薄纸或者一块中密度滤光器,其大小要能足够完全覆盖烟箱下光学窗口,并在切换到1%量程的情况下即能通过大量的光,使光度试验系统显示中刻度读数。应配备大小能足够覆盖下光学窗的一块不透明材料,以便遮挡光源射出的光线防止其进入烟箱。
11、光束传输精度为0.01%。
12、光学密度:精度为0.01
13、天平:称量范围大于试样的质量,用于测量样品的质量损失,质量损失率精度为0.1%*。
14、 计时器:最小刻度至少为0.1秒,能够提供最少1个小时记录,计时器精度为0.1s*

英国Fire Testing Technology Limited(FTT)公司创建于1989年,是专业从事研发生产测试火灾和燃烧特性的仪器设备公司。FTT公司拥有先进技术的防火和阻燃研究小组,直接参与ISO,CEN和ASTM国际标准的制定与更新。FTT公司已成为国际专业、公认的防火和阻燃测试仪器供应商之一,产品全线覆盖建材、电缆、塑料、交通等行业对防火和阻燃测试的需求。代表产品有iCone锥形量热仪,FAA微型量热仪,SBI单体燃烧试验装置,NBS烟雾密度箱,成束电缆燃烧热释放仪等。
