AW系列高温焊接型应变片AWM-8

型号:AWM-8

用途:应力应变测量,焊接型

标准规范:

AWM可用于高达300°C温度下的静态和动态测量。基底材料可以根据试件材质选择Inconel 600或SUS 304。

主要被测物材料
金属
基底材料
不锈钢或铬镍铁合金
使用温度范围
(°C)
-196 ~ +300°C
敏感栅
特殊合金
温度补偿范围
(°C)
RT ~ +300°C
应变极限
(室温)
1%
(10000×10-6应变)
安装方法
点焊
(需要TML点焊机W-50RC)
疲劳寿命
(室温)
1×106
(±1000×10-6应变)

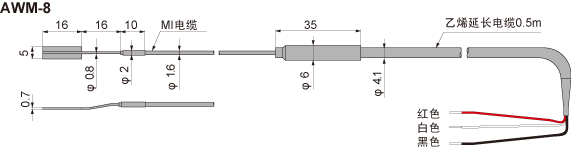

AWM-8
(单位:mm)
型号
敏感栅长
(mm)
基底
电阻
(Ω)
外形尺寸
(mm)
材质
静态/动态
测量
300°C
AWM- 8-1A-2-11.0
8
16×5
Inconel 600
120
AWM- 8-1B-2-17.0
SUS304

每个包装包含一只应变片。
可根据要求提供其他电缆长度
(按MI电缆每1m,乙烯电缆每0.5m订购制作)
