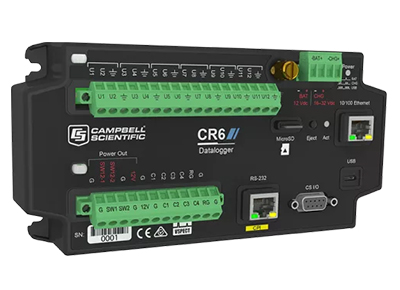

CR6多功能数据采集器

型号:CR6

用途:主要用于多类型传感器接入,数据采集和监控,有限和无线数据传输等功能。并可以进行静态振弦测试,配合CVW系列产品实现动态振弦测试以及数据采集。

标准规范:

相关产品

概览

CR6 测量与控制数据采集器,可以是您的数据采集系统的功能强大的核心组件。CR6汇集了多样优点于一身:更快速的通讯、低功耗、内置USB接口、简洁的尺寸和改善的模拟输入精度及分辨率。CR6 还引进了U型通用功能端子,通过设计独特的方式,几乎可以接入任何传感器 —— 模拟的、数字的或智能型的传感器都能被接到U端子上。CR6也是一款可直接实施静态振弦测量的多用途数据采集器。


特点

·通用性强,提供多种数据采集方式

·U 型通用端子,可自定义接口类型:模拟或数字,输入或输出

·使用专利的频谱分析技术实施静态振弦测量

·电流、电压超压保护(对于所有端子)

·灵活的供电方式:太阳能板,直流电源,12V电池,USB

·包含网络通讯接口Ethernet 10/100

·插销式整体接线端子:接线更简单

·MicroSD存储卡扩展内存

·支持 RS-232 和 RS-485 自然逻辑的串行传感器

·支持CPI通讯,支持Campbell高速传感器和分布式模块(CDM)

·可使用CRBasic或SCWin程序生成器来编程,完全兼容PakBus协议

·操作系统与流行的CR1000,CR3000相同

*(VSPECT振弦谱分析技术,美国发明专利,U.S. Patent No. 7,779,690.)


通用参数

·CPU:32位,硬件FPU,运行频率100 MHz

·内存:6MB系统闪存,4MB SRAM数据存储,1MB程序文件串行闪存

·Micro SD卡用于扩展数据存储,最大16 GB

·时钟精度:±3 分/年,选配GPS精确到10 µs

·Micro B型USB接口,可直接连接到PC (该配置仅能提供有限的供电),USB2.0,12 Mbps

·10/100以太网 RJ-45 接口,用于局域网连接

·CS I/O端口,用于连接Campbell的调制解调器和显示器

·CPI接口,通过分布式模块(CDM)来实现端子扩展

·电池端子对,12V稳压电源或12V可充电蓄电池(UPS模式)

·充电端子对,用于接入 16- 32 V 的直流电源转换器,或 12 V / 24 V 的太阳能板

·两个12 V开关电源端子,为传感器或通讯设备供电,1100 mA @20°C

·12V持续供电端子

·最大多路复用模拟测量速度:354 Hz (2.8 ms)

·最高模拟精度:±(0.03% 读数 + 3 µV),0°~ 40°C

·最高有效分辨率:50 nV (±200 mV量程,差分测量,带反向输入,5Hz陷波频率)

·重量:0.42 kg (0.92磅)

·尺寸:20.3 x 10.2 x 6.1 cm (8.0 x 4.0 x 2.4英寸)

·通过 RoHS 认证


工作温度范围:

标准-40°~ +70℃,扩展-55°~ +85℃


12U型通用端子

U 端子可软件配置,用于模拟或数字功能

·模拟功能包括:

  模拟输入:12个单端或6对差分,带±5000 mV, ±1000 mV, ±200 mV量程,带24位ADC

  模拟输出:±2.5 V或±4 mA量程,用于电阻桥测量,12位DAC

  静态频率分析的振弦:端子成对使用,既激发 12 V 峰-峰值,也读取100 Hz到6.5 kHz 范围内的振弦传感器

  热敏电阻:内置5 kΩ 桥臂

  周期平均:最大200 kHz,随振幅而变化

  低压交流脉冲:1 Hz到20 kHz,随振幅而变化

·数字I/O功能,支持5 V或3.3 V逻辑电平:

  一般性的状态/控制

  5 V或3.3 V的电压源,20 mA @ 3.5 V

  计时器I/O

  开关脉冲(150Hz) 或高频方波计数(1MHz)

  脉冲宽幅调制

  中断

  SDI-12和SDM

  以Tx/Rx端子对进行的串行异步通讯

4C型控制端子

C 端子可软件配置,用于数字功能,支持5 V或3.3 V逻辑电平:

  一般性的状态/控制

  5 V或3.3 V的电压源,11mA @3.5V

  计时器I/O

  开关脉冲 (150 Hz) 或高频方波计数(1 MHz)

  脉冲宽幅调制

  中断

  SDI-12和SDM

  RS-232/RS-485:半双工或全双工,Tx/Rx 端子对

兼容性

传感器

CR6有12个通用U端子和4个C端子,具备可编程功能,CR6 可以测量电压,电阻桥,静态振弦,脉冲,开关,SDI-12和RS-232/RS-485等绝大多数传感器。

测量和外围扩展设备

CR6的接口可以直接连接我们的CDM设备(无需SC-CPI)。CR6同时兼容我们现在全部的SDM设备,多路器,终端输入设备和继电器。
