FAC系列 裂纹检测应变片

型号:FAC系列

用途:应力应变测量

标准规范:

相关产品

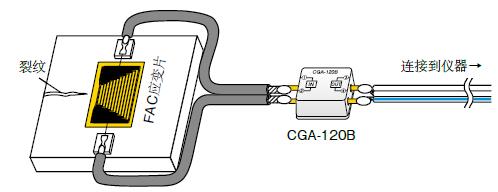

用于测量金属被测物中疲劳裂纹的扩散速度。用粘合胶粘贴在即将产生裂纹或预计会产生裂纹的位置。检测片的敏感栅以0.1mm或0.5mm的间隔排列,并随裂纹的扩散逐个断开。裂纹检测片与专用适配器CGA-120B一同使用,每断开一根敏感栅,应变仪会测出约45或40×10-6的应变变化。

被测物材料
金属、混凝土
基底
特殊塑料
使用温度范围
(°C)
-30 ~ +80°C
敏感栅
铜镍
温度补偿范围
(°C)
应变极限
(室温)
主要适用粘合胶
CN、RP-2
疲劳寿命
(室温)

単軸


型号
测量范围
(mm)
基底尺寸
(mm)
检测片电阻
(Ω)
敏感栅间隔
(mm)
栅数
FAC-5 4.5 28×5 1 0.1 46
FAC-20 20 43×25 1 0.5 41
每包装有10片。
型号
通道数
使用温度范围
(°C)
外形尺寸
重量
CGA-120B 1 -30 ~ +80°C 20(宽)15(高)15(深)mm
5g
