屋顶材料燃烧测试仪

型号:

用途:确定屋顶材料在外部火冲击下的耐燃性能

标准规范:ENV 1187 Test 1, 2, 3 and 4

相关产品

ENV 1187指定了四种确定屋顶暴露于外部火源的性能的方法,用于评估在以下条件下屋顶的耐燃性能:

  • 测试1 –使用燃烧釜
  • 测试2 –使用燃烧釜和风
  • 测试3 –使用燃烧釜,风和辅助热辐射
  • 测试4 –包括燃烧釜,风和辅助热辐射的两个阶段加热

这些测试评估了整个屋顶的火势蔓延,屋顶内部的火势蔓延(测试1、2和3),火势渗透(测试1、3和4)以及产生的飞沫和碎屑。屋顶的下侧或裸露的表面(测试1、3和4)。测试2和3不适用于几何形状不规则的屋顶或屋顶安装的器具,例如通风机和屋顶灯。

上面列出的四个测试没有排名顺序。每个测试都独立存在,不能用另一个测试替代或交换。

燃烧测试仪,材料燃烧测试仪,火焰蔓延指数测试仪,防火材料测试仪,建筑材料阻燃试验,火势蔓延测试

屋顶材料燃烧测试仪(ENV 1187测试方法1)

FTT的屋顶材料燃烧测试仪(ENV 1187测试方法1)包含:
  • 篮子–由直径3mm的低碳钢丝制成,形成约50×50mm的网眼。这是顶部和底部的开放式篮子,有四个10毫米长的伸出脚,每个角落有一个。篮子的外部尺寸为300×300×200mm深。篮子的质量是650±50克;
  • 木丝–由约2mm宽×0.2mm至0.3mm厚的纤维组成,由软木制成
  • 天平–用于称量木棉,其标称容量至少为2公斤,精度为±1克
  • 计时器– 24小时内的最小精度为±5秒


屋顶材料燃烧测试仪(ENV 1187测试方法2)

FTT的屋顶材料燃烧测试仪(ENV 1187测试方法2)包含:
  • 配有风扇和盖子的风道–该风道由1.0mm厚的钢板制成。位于上下空气通道之间的壁通道部分由钢板和不燃性纤维增强硅酸钙板制成,厚度为11±2 mm,密度为680±50 kg /m³
  • 婴儿床点火支架–婴儿床点火支架受到保护,不受气流影响,它由一个木制婴儿床的支撑和一个带五个垂直燃烧器管的管线燃烧器组成。管线燃烧器安装在支架的中央,燃烧器管的轴线和婴儿床的最低边缘在同一平面上
  • 木婴儿床– 8根(不带结的10×10×100mm松木)(其中6根钉在彼此之间8mm的距离上,其余2根钉子)
  • 105±5°C恒温干燥箱
  • 干燥器
  • 平衡器
  • 计时器
  • 风速计
  • 流量计

燃烧测试仪,材料燃烧测试仪,火焰蔓延指数测试仪,防火材料测试仪,建筑材料阻燃试验,火势蔓延测试

屋顶材料燃烧测试仪(ENV 1187测试方法3)

FTT的屋顶材料燃烧测试仪(ENV 1187测试方法3)主要设备组成有燃烧釜、送风及辅助热辐射。左侧主框架包括组装热辐射板,4个活动气体燃烧软管,火花盒,引导轨和引导轨延长部分。右侧是双向分流器和组装控制器。

设备包含:
  • 辐射板,校准板和样品支撑框架。
  • 进气空气供应系统包括鼓风机和控制器,能够施加可变的空气流过校准元器件的表面,温度在20°C ± 10°C。
  • 风速计,精度为0.1m/s。
  • 出口喷嘴配有挡板和导流板,以避免涡流。
  • 辐射板,由四个独立的燃气辐射器构成,固定在与被校准元件平行,上方距离为500 ± 20mm处。
  • 每个辐射板配有单独的质量流量控制器,能够提供总的热辐射热为12.5 ± 0.5 kW/m2,辐照分布在校准元器件的表面。
  • 质量流量控制器(4 ×丙烷和4 ×空气),点火器和火焰传感仪器,电磁阀和回火阀安装在气体分流器处, 6.5”彩色触摸屏控制气体的质量流量(mg/s),还可显示质量流量。
  • 硅酸钙板校准元件
  • 热流计
  • 试样夹

屋顶材料燃烧测试(ENV 1187测试方法4)

ENV 1187指定了四种确定屋顶暴露于外部火源的性能的方法,用于评估在以下条件下屋顶的耐燃性能:
  • 测试1 –使用燃烧釜
  • 测试2 –使用燃烧釜和风
  • 测试3 –使用燃烧釜,风和辅助热辐射
  • 测试4 –包括燃烧釜,风和辅助热辐射的两个阶段加热

这些测试评估了整个屋顶的火势蔓延,屋顶内部的火势蔓延(测试1、2和3),火势渗透(测试1、3和4)以及产生的飞沫和碎屑。屋顶的下侧或裸露的表面(测试1、3和4)。测试2和3不适用于几何形状不规则的屋顶或屋顶安装的器具,例如通风机和屋顶灯。

上面列出的四个测试没有排名顺序。每个测试都独立存在,不能用另一个测试替代或交换。

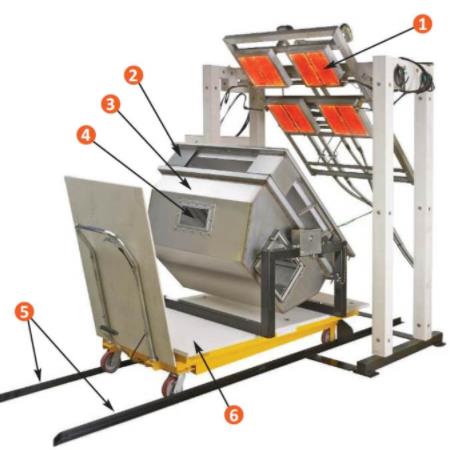

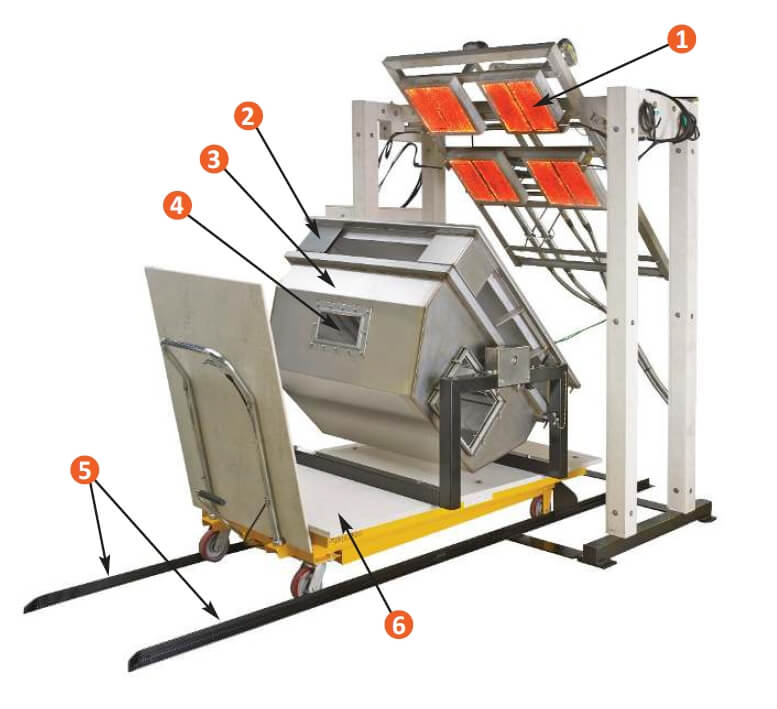

FTT的屋顶材料燃烧测试(ENV 1187测试方法4)主要包括:

  1. 辐射板
  2. 带有校准装置的样品盒
  3. 样品盖与吸入箱组件
  4. 观察窗
  5. 导轨
  6. 样本推车
  7. 火花盒(图上未显示)
  8. 8.4个燃气燃烧器软管(图上未显示)
 燃烧测试仪,材料燃烧测试仪

在ENV 1187测试方法4屋面测试中,测试样本被放置在样品盒中,样品盒被放置在样品盖上,并创造一个空气密封的环境。根据测试样品的类型,样品盖可以以45°角倾斜或水平的角度支撑。

在测试过程中,样品的底面可以通过安装在样品盖和吸入箱组合上的观察窗来观察,以将样品移动到正确的位置进行测试。样品推车的高度可以调整。样品通过样品对准夹具和一套停止系统移动,以达到正确的位置。

燃烧器组件,又叫燃烧釜,包括一个模拟城市燃气火焰。

吸入箱组件通过吸入口软管连接到样品盖上,模拟“风”的作用。利用安装在双分流器支架上的斜管压力计和速度控制器组件,建立并控制样品下侧的压降。在标本盖的另一侧有一个吹出板。

辐射板组件(安装在主框架上)提供测试样品表面的“辅助热辐射源”。辐射板可以45°角倾斜或水平支撑。辐射板由四个表面燃烧加热器组成,它们分别由双分流器组件和控制箱控制。每个燃烧器的空气和气体流量可以调节,以让热流计达到12±1.5千瓦/ m²。

校准组件包含保存四个热流计的校准元件。该组件位于样品盖上的样品夹上。热流计通过安装在校准组件上的歧管提供水。
