欧美大地 家具测试
家具测试
家具综合测试解决方案
发布时间:2021-08-11 浏览次数:109792 来源:欧美大地

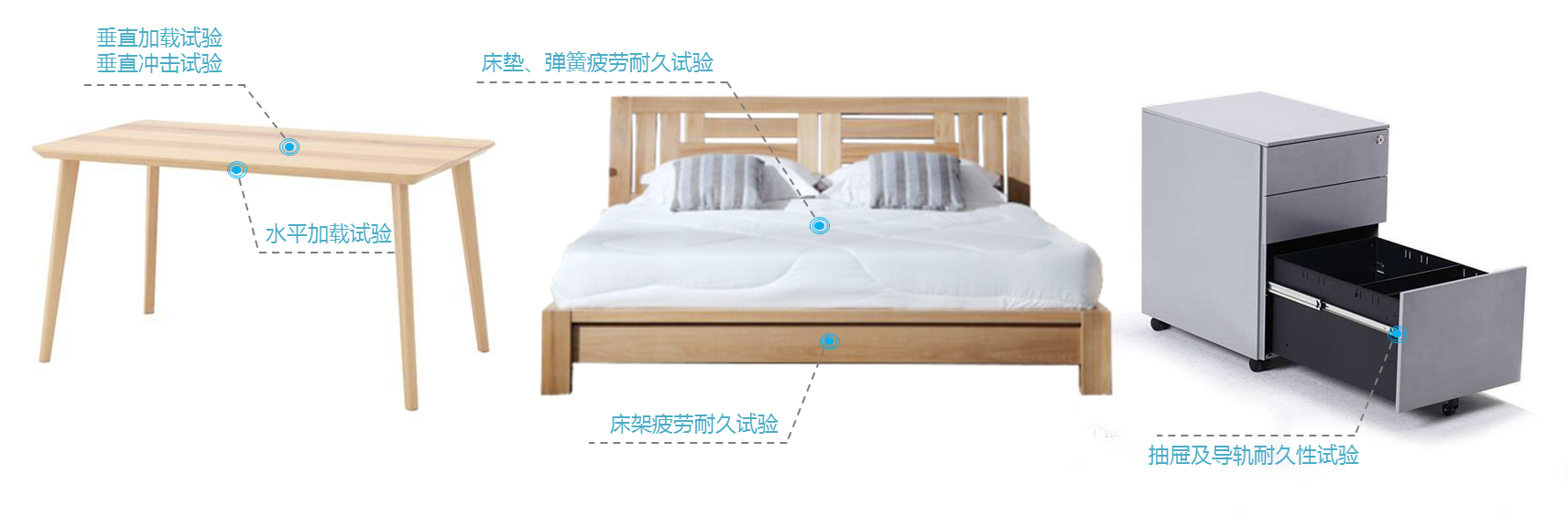

家具和部件在日常使用中会受到各种各样的荷载。同时,在安全性、质量和耐久性方面必须满足高要求。为了确保家具和组件能够满足这些要求,对单个组件以及成品进行测试非常重要。这适用于开发阶段和生产中的质量保证。且家具和组件必须符合许多国家和国际标准或认证规范。







测试标准

●  桌类强度和耐久性:GBT 10357.1-2013《家具力学性能试验 第1部分:桌类强度和耐久性》

●  椅凳类稳定性:GBT 10357.2-2013《家具力学性能试验 第2部分:椅凳类稳定性》

●  椅凳类强度和耐久性:GBT 10357.3-2013《家具力学性能试验 第3部分:椅凳类强度和耐久性》

●  柜类稳定性:GBT 10357.4-2013《家具力学性能试验 第4部分:柜类稳定性》

●  柜类强度和耐久性:GBT 10357.5-2011《家具力学性能试验 第5部分:柜类强度和耐久性》

●  桌类稳定性:GBT 10357.7-2013《家具力学性能试验 第7部分:桌类稳定性》

●  单层床强度和耐久性:GBT 10357.6-2013《家具力学性能试验 第6部分:单层床强度和耐久性》

●  办公椅力学性能要求:QB/T 2280-2016《办公家具 办公椅》




国际标准

●  五通道中央控制器满足以下规范要求:DIN 4551,EN 1335,NEN 1812,BIFMAX5.1,BSI/BS 5459等国际测试标准

●  万能家具实验机满足EN 1335-3, EN 581-2, BIFMA X5.1,EN 527-3和EN 581-3等国际测试标准

●  冲击试验机满足DIN 4551,EN 1335,NEN 1812,BIFMA X5.1,BSI/BS 5459等规范标准

●  家具旋转试验机满足DIN 4551,EN 1335,NEN 1812,BIFMA X5.1等国际测试标准

●  坐标矢量仪满足DIN 4551, EN 1335, EN 581-2, EN 1728等国际测试标准

●  摆锤冲击试验机满足EN 581, EN 716, EN 1130, EN 1153, 518, EN 1728, EN 12221, EN 12227, EN 12727 和 ENV 1178等国际测试标准



H&P家具测试系统能够提供完整的从静态材料测试到组件和成品(如家具)的动态测试方法。


H&P家具测试系统通过控制系统、气动或电动测试轴,进行耐久性测试、疲劳测试和功能测试。同时控制系统可以操纵多个可自由移动的测试轴,通过这种方式,家具和组件可以承受不同的荷载、荷载加速度和应力方向,这使得产品能够承受接近实际应力状态的模拟测试。除此之外,万能试验机可以进行破坏性试验,以确定产品的机械故障。

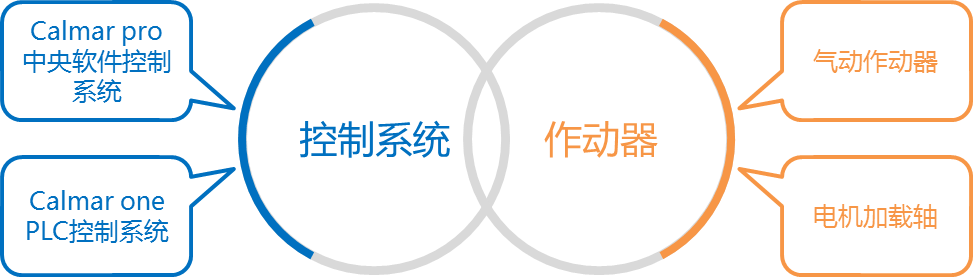

控制系统

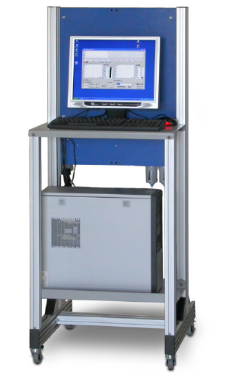

Calmar pro

中央软件控制系统





Calmar one

PLC控制系统




 符合标准测试

• 具有中央供应终端和控制终端,最多可以使用5轴同时测试

 可单任务或者多任务操作

• 软件操作

 自由参数设置

 测试报告、数据库

 在线可视化

 模块化组合

 高精度闭环控制



• 符合标准测试

 基于PLC带有用户操作界面

• 低噪音水平

• 精确闭环控制

• 新型控制器

 快速实验设置

 触屏操作

 最多6轴3任务同步

 自由参数设置

 数据可以输出

 选项:报告生成











Calmar pro  中央软件控制系统               /               Calmar one PLC控制系统


作动器




气动作动器





电机加载轴




 适用于疲劳/寿命周期试验

 最高速度0.3m/s

 行程最大800mm

 负载/位置控制

 在购买和维护方面成本更低

• 使用中有较少的磨损

 在负荷范围内控制精度误差小于额定负荷5%

 生产和装配设施非常高效



 寿命周期和疲劳以外的功能测试

 负载精度在额定负载的1-100%之间,位置精度优于1mm,分辨率优于1μm

• 速度1.6 m/s(根据要求提供其他参数)

 负载/位置/速度控制

• 高精度闭环控制过程

• 各种简单、复杂的测试程序可自由配置,并可附加特殊功能









家具测试设备

通用试验机

各种家具的交互弯曲实验,如椅子测试、桌子垂直和水平荷载测试等。

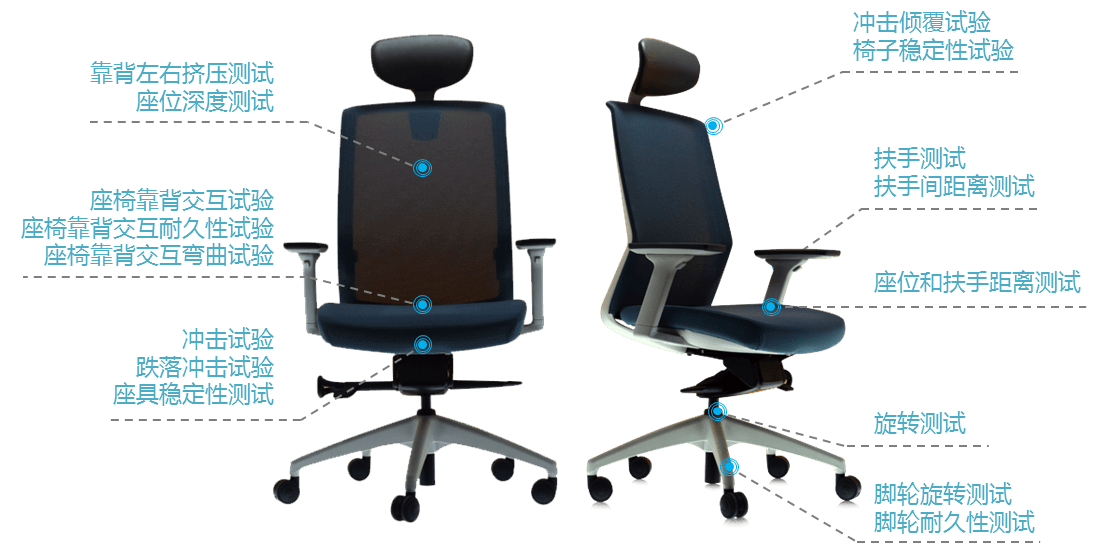

座椅测试

  ●  椅座/椅背试验机

  ●  扶手试验机和椅侧试验机

  ●  旋转试验机

  ●  跌落冲击试验机

  ●  椅子尺寸测量仪

  ●  椅子推背测试

  ●  座具稳定性测试

桌子测试

  ●  摆锤冲击试验机

抽屉测试

  ●  线性拉伸试验机

  ●  抽屉配件和导轨试验

门类测试

  ●  特殊电动门、推拉门测试

  ●  柜门测试

床测试

  ●  组合式床垫试验机

  ●  床垫测试机

其他测试

  ●  特殊海绵测试机

  ●  铰链和配件试验专用试验台

  ●  汽车座椅试验机

  ●  气候室内应用机电试验机

  ●  医疗床试验机

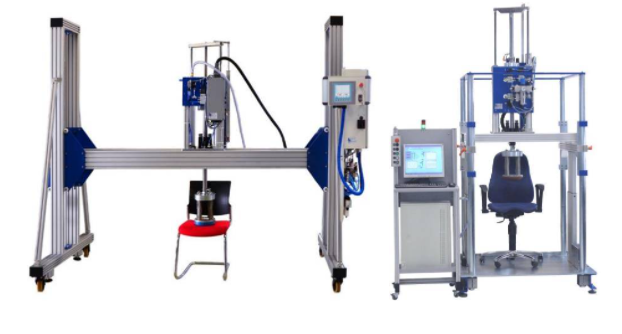

通用试验机





在同一台试验机上可以进行各种家具的交互弯曲实验,如椅子测试、桌子垂直和水平荷载测试等。

模块化系统:测试系统尺寸、测试轴、传感器系统、附件等自由配置。

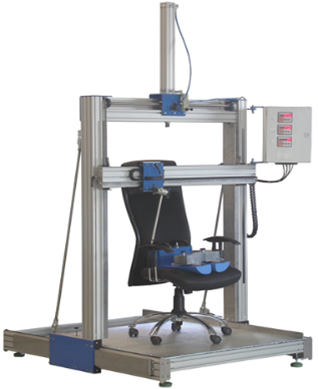

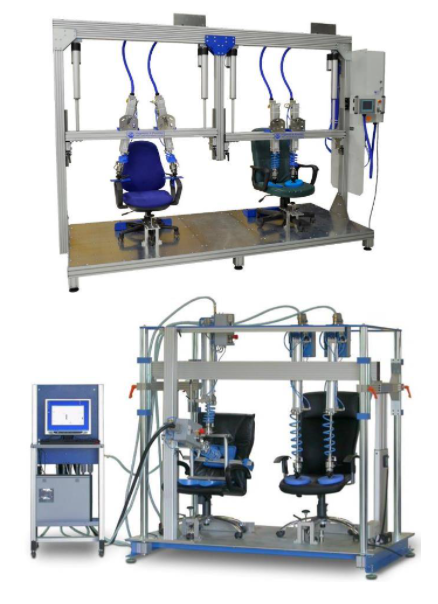

椅座/椅背试验机





办公椅座椅/靠背的交替弯曲试验。




扶手试验机和椅侧试验机





适用于椅子(室内+室外)、办公家具、室内装潢、儿童家具等。




旋转试验机





旋转试验机可以进行滚轮/脚轮测试(单向或交替方向)以及办公座椅的基座和底座框架的测试。




跌落冲击试验机





跌落冲击试验机可循环范围为1~999,999次可调。




椅子尺寸测量仪





3D测量设备适用于转椅,椅子,凳子,沙发,悬臂椅的测量。试验台配备气动轴,以提升64kg座椅重量。该门架可驱动X、Y、Z三个方向,并相应配备三个数字测量系统。




激光测距仪





用于距离测量座椅深度,座椅和扶手,扶手到扶手。




椅子推背测试





用于倾斜跌落测试,适用于四英寸长的室内和办公椅以及户外家具凳和悬臂椅。






座具稳定性测试





对座椅和座椅家具进行稳定性试验。

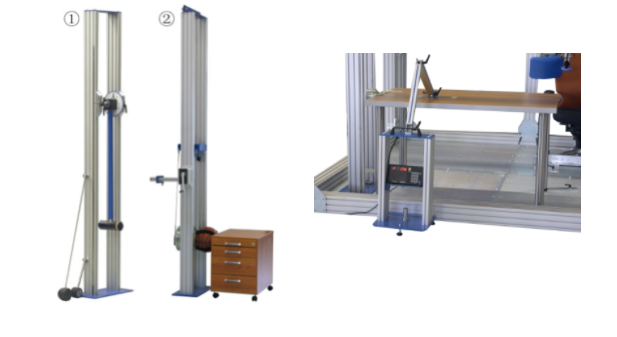

摆锤冲击试验机





① 摆锤冲击试验机,配有三个冲击锤。

② 进行水平冲击试验的篮球试验(压力73.5±5Kpa)

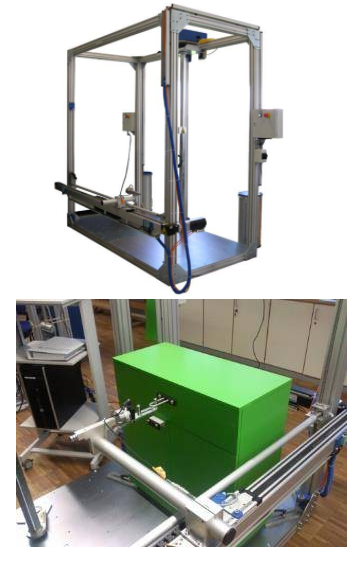

线性拉伸试验测试





分为电动(左)与气动(右),适用于抽屉、抽屉部件和侧面的长期加载、寿命周期测试和疲劳测试。




特殊电动门、推拉门、抽屉测试







灵活的测试系统,可同时操作两个测试站,旋转驱动和线性驱动可同时工作。

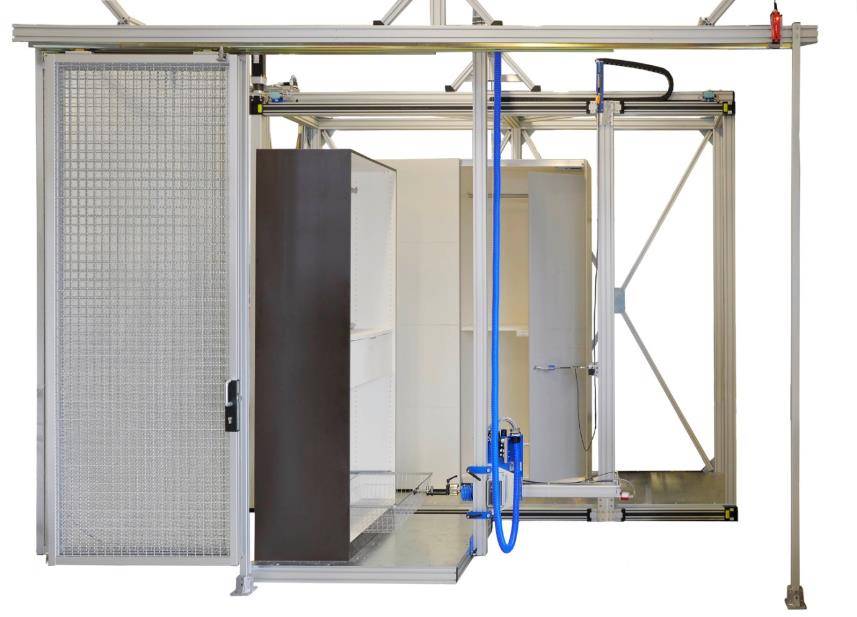

柜门测试







旋转门、滑动门和抽屉组合试验台,分为电动和气动两种。




铰链和配件试验专用试验台





可对缓冲架上的所有机构进行测试。可锁紧沙发架上端的不同位置,并可在床架上进行旋转和固定。此外,该装置还包括跌落测试仪。




床垫试验机





床垫测试机(左)及组合式床垫测试机(右)可进行硬度和滚轮测试,用于检测床垫的使用寿命。




其他测试




①~③ 特殊海绵测试机

④ 汽车座椅试验机

⑤ 气候室内应用机电试验机

⑥ 医疗床试验机




Hegewald & Peschke



Hegewald & Peschke总部位于德国德累斯顿,是知名的家具测试系统生产商、家具测试机发明者,同时也是世界范围内的行业前列、欧洲家具测试市场标准的领导者之一。H&P通过了ISO9001、DKD认证,是TÜV等测试机构指定的测试设备供货商。
