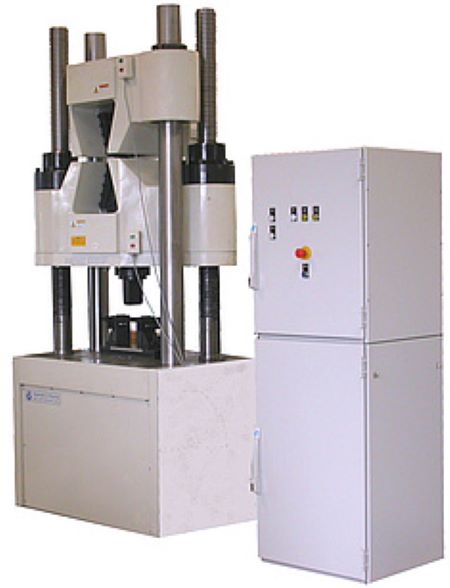

万能试验机 INSPEKT H-HF

型号: inspekt H-HF

用途:专为金属加工和建筑材料行业的日常工作而设计,测试负载最高可达1000kN。

标准规范:

相关产品


测试负载最高可达 1000kN 的伺服液压材料试验机



inspekt H-HF 系列伺服液压万能试验机专为金属加工和建筑材料行业的日常工作而设计。它们配备用于圆形和扁平试样的机械楔形夹具。此外,两个测试空间允许进行拉伸、压力和弯曲测试而无需转换时间,从而保证了高测试吞吐量。如果需要,还可以使用带有用户友好型液压夹紧工具的负载框架。



负载框架

负载框架的下横梁由两个固定主轴引导,这些主轴连接到机器底座。电动机将横梁移动到与上横梁相距适当的距离。上横梁通过两根承重柱与机床工作台相连。工作台连接在液压缸的活塞上。机器工作台将负载传递到上横梁。



此外,负责液压系统的油泵配备了一个限位开关,当横梁彼此太靠近时,该开关会自动停止所有运动。总体而言,液压单元由油泵、油箱、过滤器、一个液压和一个电液伺服阀组成。整个单元存放在控制柜的下部。



负载测量

为了确保精确的负载测量,H&P为其 inspekt-H 系列的万能试验机在液压回路中配备了压力传感器,它包含特殊的电子测量设备。在 0.4 100 % 标称负载范围内,根据 DIN EN ISO 7500 的模型 inspekt H 具有 1 级测量精度。作为可选项,它甚至可以达到 0.5 级测量精度。此外,所有可选的称重传感器都配备了传感器插头,可确保自动检测设置和校准参数。



测控系统

万能试验机inspekt H-HF的测量和控制系统专为材料试验机的使用而设计。电源、机器控制和液压系统的所有元件都存储在一个封闭的控制柜中。数字控制器负责机器的控制和同步数据采集。它直接连接到测试软件LabMaster。通过 USB LAN 端口与 PC 建立通信。



工业安全装置

对于易碎、易爆或易飞溅的样品,可靠的保护是必不可少的。因此,H&P提供可选的防护罩,包括用于万能试验机 inspekt H-HF 的电锁。这些安全装置的控制由测试软件 LabMaster 完成。



此外,万能试验机inspekt H-HF的压力传感器配备了特殊的过载保护。该机器还具有电子和机械横梁行程限制和内部检查程序。


伺服液压试验机inspekt H
