CompactRotoSonic 紧凑型回转声波动力头

公制

英制

最高频率

0 - 150 Hz

0 - 150 Hz

声波振动器的输出力

100 kN

22,480 lbf

2个机械同步的偏心轴

已含

已含

旋转扭矩:顺时针 0-120 rpm

1.700 Nm @ 150 bar

1,245 ft-lbf @ 2,175 psi

旋转扭矩:逆时针

2.000 Nm @ 175 bar

1,475 ft-lbf @ 2,540 psi

钻机

公制

英制

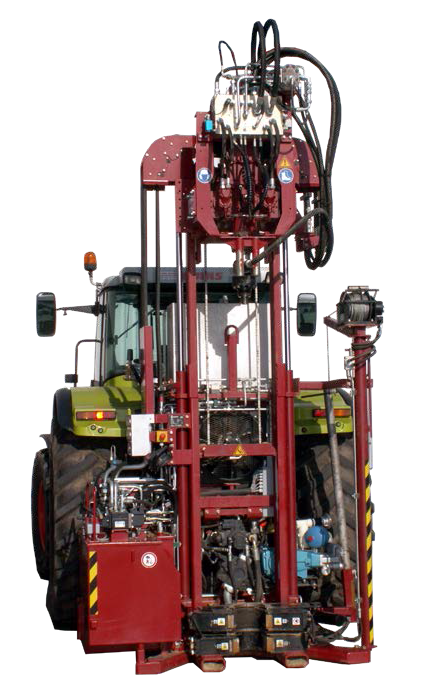

专为农用拖拉机的动力输出轴（PTO）驱动 而设计，采用三点悬挂装置联接

折叠后尺寸(长 x 宽 x高) 约.

1.600 x 2.200 x 2.420 mm

5’3” x  7’3” x 7’11”

最大高度 (钻进时)

4.865 mm

16’

重量，约.

2.200 - 2.900 kg

4850 - 6400 lbs

负荷传感液压系统

已含

已含

高压水泵

19 l/min. @ 210 bar

5 gpm @ 3,045 psi

大流量水泵

160 l/min. @ 42 bar

42 gpm @ 609 psi

水箱

140 升

37 加仑

工作灯

2

2

桅杆

公制

英制

冲程

2,445 mm

8’

桅杆滑动液压缸行程

800 mm

2’7”

上拉力

55 kN

12,364 lbf

下拉力

55 kN

12,364 lbf

上拉和下拉速度

30 m/min

100 ft/min

双液压卸扣钳

50 - 200 mm

2”- 7.9”

夹紧力

94 kN

21,130 lbf

卸扣扭矩

26.5 kNm

19,545 ft-lbf

选购件

公制

英制

套管架

额外的单个卸扣臂

带绞车的吊臂

2 kN

450 lbf

旋转开关，用水辅助钻进时用
