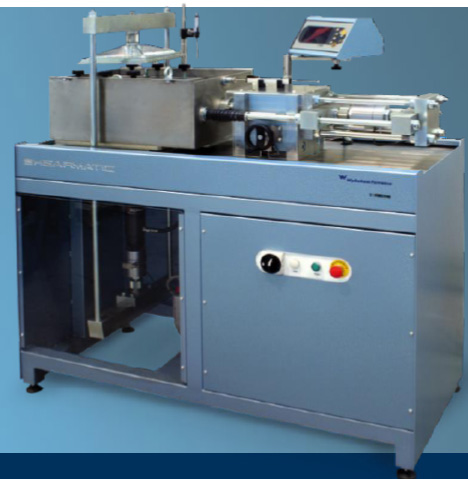

大型自动直剪仪SHEARMATIC 300

型号:SHEARMATIC 300

用途:SHEARMATIC 300大型自动直剪仪适用于土体及其他材料,最大颗粒尺寸可达20mm的大尺寸试样。

标准规范:ASTM D3080 | AASHTOT236 | BS 1377:7 | NF P094 071-1/2 | CEN-ISO/TS 7982-10


符合标准:

ASTM D3080 | AASHTOT236 | BS 1377:7 | NF P094 071-1/2 | CEN-ISO/TS 7982-10


27-WF2304

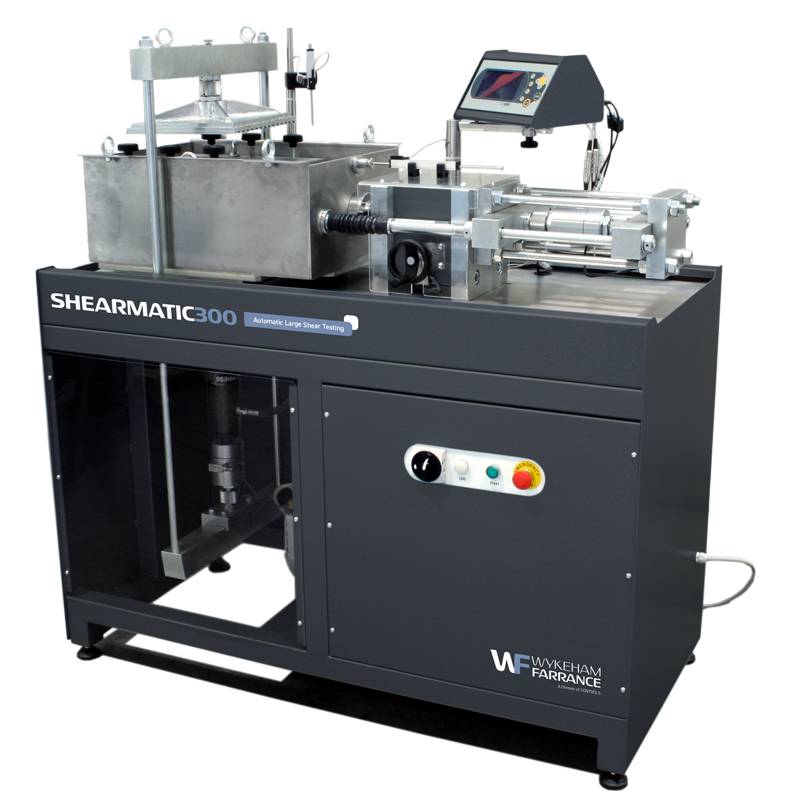

SHEARMATIC 300 大型自动直剪仪

100 kN加载能力,带用于300mm方形试样的剪切盒,230 V, 50 Hz, 1 ph


27-WF2304/Z

主要指标与上面相同,但适用于 110 V, 60 Hz, 1 ph




SHEARMATIC 300大型自动直剪仪适用于土体及其他材料,最大颗粒尺寸可达20mm的大尺寸试样。可对最大尺寸300mm的方形试样进行测试,配置插入物还可以进行更小尺寸的试样。


轴向固结力采用自动闭环液压系统进行施加和控制,水平剪切变形由高分辨率步进电机驱动。该设备完全通过微处理单元的软件进行管理,该微处理单元读取和处理力、轴向压力和位移读数,通过闭环系统管理电机、轴向液压加载和试验阶段。用户界面是一个带大型纯色图形显示的十键防刮膜键盘。


该设备可作为一个自动独立的单元运行: 试验测量值(水平和轴向力、位移)根据预先设定的记录模式直接显示和储存在单元存储器中。PC 仅用在试验完成后通过RS232端口下载试验数据。数据后处理可通过30-WF6016/T2 或者 30-WF6016/T9 直剪残剪分析模板进行



采用大尺寸试样,更有助于获取更具代表性的剪切强度指标。大剪切盒也可用于获得许多材料间的摩擦角。现场应用包括建造土石坝和其他堤坝工作。该设备包括一个剪切盒、一个100kN力传感器和两个线性位移传感器,量程分别为100mm和50mm,带安装支架。




大型直剪仪SHEARMATIC 300技术参数:

-  试样尺寸:可达300 mm方形试样,配置 27-WF2304/1 150mm试样插入物也可以用于150 mm的试样(见附件)。

-    轴向和剪切力:100kN

-    速率范围:0.00001到11mm/min

-    最大行程:75mm

-    固结阶段:可达50步

-    数据采集:RS232串口,用于直剪残剪分析模板(见附件)

-    额定功率:2000W

-    总体尺寸(宽×长×高):1470×758×1570mm

-    重量:约800kg
