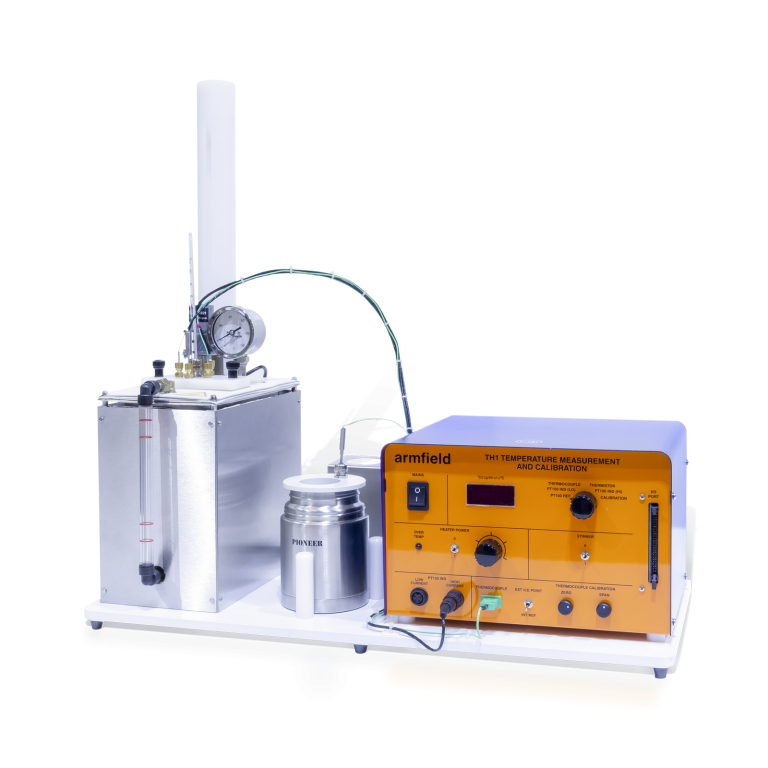

TH1温度测量及校准仪

型号:TH1

用途:用于向学生介绍温度的相关知识,以及如何采用不同的方法测量温度变化。

标准规范:

相关产品
描述
台式设备,用于向学生介绍温度,温标和测量温度的通用仪器
设备包含一个沸点测高计/水浴槽和结冰烧杯,产生精确地测量点(水的凝点和三相点)和不同的温度
温度传感器带有不同的测温原理和属性。精确的铂电阻温度计(PT100)配有5个点NAMAS校准证明,并且温度直接显示为°C
利用蒸汽表(包含在教学手册和教学软件中)可精确地测量沸点测高计中的冷凝水蒸汽温度,如有需要,可使用精准的气压计(不提供)。水位会上升,从而改变水浴槽中沸点测高计的温度
设备容器的周围带有绝缘物和保护气孔,以保证安全操作。校准传感器周围的辐射防护屏可减小测量误差。普通的输送工具可同时将所有的传感器从结冰烧瓶中传送到沸点测高计/水浴
所有的电源,型号调节电路系统等都储存在一个带有适当的电力护装置和RCD的电子控制台中,以保证操作员的安全
所有的测温性质和测量温度都显示在带有开关的数字仪表上,通讯信号通过I/O端口接收,利用带有教学软件包(TH-304IFD)的可选连接装置可与计算机相连



包括以下传感器/信号调节电路:
带有线性输出数据的PRT参考设备,数据单位为°C
带有桥接电路的PRT,用于测量电阻,单位为Ohms。更好地电流可通过传感器,从而显示自身加热因素
K型热电偶利用精确的前置放大器测量伴随冷端补偿的热电动势或是所需的第二个热电偶
其他的热电偶可提示错误并显示传导。另外一个带有用户调节零值和范围控制的调节电路可显示输出值,并且直接读取温度计的校准值,单位为摄氏度
带有恒定电流的热敏电阻利用传感器测量电阻,单位为Ohms
除了提供测量玻璃瓶和双金属温度计中液体温度的热电传感器外,还提供温度计



可选附件
TH-304IFD
用于TH1-TH5的单个教学软件
带有数据记录器的CD-ROM



推荐仪器

气压计(测量绝对压力)
秒表(在不使用可选连接设备/教学软件时使用)
DC校准仪/热电偶(演示设备校准)

电阻箱/PRT定位器(演示设备校准/错误原因)


主要特征

研究不同传感器的测温性质(温度造成的物理变化)

冷凝蒸汽(利用沸点测高计)提供校准所需的精确测量点

搅动热水槽产生不同的温度

提供带有NAMAS校准仪器的参考PRT

所有的传感器都可以利用计算机记录数据(提供可选择的教学软件)


教学功能

介绍温度测量和温标的概念

不同传感器的测温性质和特性

国际温标的结构(ITS90)

校准和测量点的应用

测量和校准中的错误源


详细的实验功能

教学实验可使学生熟悉以下课题

测量和校准概念

摄氏度(华氏温度及)和绝对温标

议定标度转换为工程单位-关联方程式

零误差

刻度误差

非线性


    技术参数

    电源

    TH1-A: 220v/1ph/50Hz @ 13A
    TH1-B: 120v/1ph/60Hz @ 25A


    装满纯净的水

    沸点测高计:1L

    水浴:4L

    沙冰源于纯净的水



    装运规格

    体积:2.0m3

    总重:15kg



    外观尺寸

    高:0.680m

    宽:0.700m

    深:0.325m
