SOFO VII 标准变形传感器

型号:SOFO VII

用途:安装在结构表面上或埋入在混泥土或砂浆中。适合长期监测结构的变形。

标准规范:

相关产品

SOFO 变形传感器


产品简介

    • 长标距的变形传感器

    • 坚固耐用

    • 与温度无关

    • 安装在结构表面上或埋入在混泥土或砂浆中,适合长期监测结构的变形;有20多年现场应用的跟踪记录。



产品说明

SOFO(源于法语光纤结构监测的首字母)是由瑞士联邦理工学院土木工程系IMAC应力分析实验室开发的一种点式光纤传感器,它能把距离的变化转变为可用SOFO VII读数仪测量的在两根单模光纤中传播的两束光的光程差。

SOFO变形传感器由两个主要部分组成:敏感段和迟钝段。敏感段包括参考光纤和测量光纤,并测量其两个锚点之间的变形。测量光纤与被测结构保持力学接触,随着结构一起变形。参考光纤被放置在靠近测量光纤的位置,与保持松弛,不会因结构的变形而受力,用来补偿由温度变化引起的光纤折射率的变化,以消除温度对测量结果的影响。迟钝段对变形不敏感,用来把传感器连接到读数仪。输出端配有一个E-2000接头,内置保护盖。

SOFO光纤传感测量系统基于标准单模光纤中的低相干干涉原理。SOFO读数仪中的发光二极管(LED)发出的光束进入到一根单模光纤中,经过一个耦合器被分为两束频率、偏振方向初相位相同的光线,分别进入测量光纤和参考光纤,在两根光纤末端被反射镜把光反射回耦合器和读数仪。结构的所有变形将导致这两个光纤之间的长度差(光程差)的改变。为了对该光路不平衡进行绝对测量,采用了低相干双迈克尔逊干涉仪。第一干涉仪由测量光纤和参考光纤组成,而第二干涉仪包含在便携式读取仪中。第二干涉仪可以通过扫描镜在其两根光纤之间引入路径不平衡,当它与测量光纤中的路径不平衡相同时,就能检测到干涉条纹,从而测量出结构的变形。

SOFO变形传感器是监测大型土木工程结构的理想传感器。它的长标距和对温度变化的不敏感性,使其适合长期监测结构的变形。传感器可以快速、轻松地在结构表面上安装或直接埋入混凝土和砂浆中。

在过去的20年里,SOFO变形传感器一直是光纤变形监测的标准。


主要特点

    • 高分辨率

    • 埋入或表面安装

    • 对温度不敏感

    • 对腐蚀和振动不敏感

    • 不需要校准

    • 易于安装

    • 长期可靠性

    • 防水

    • 静态测量


应用

    • 桥梁结构健康监测

    • 建筑物监测

    • 大坝监测

    • 隧道变形监测

    • 管道局部变形分析

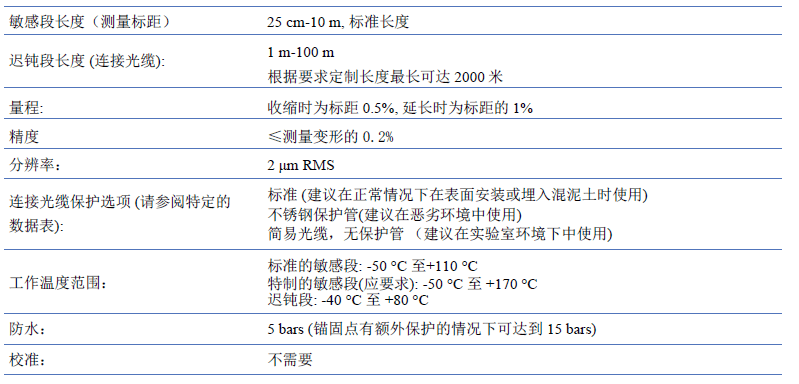

技术规格

变形传感器,变形测量传感器,长标距变形传感器,光纤变形传感器,SOFO变形传感器

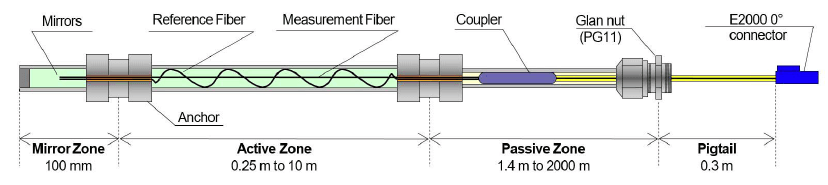

传感器配置

变形传感器,变形测量传感器,长标距变形传感器,光纤变形传感器,SOFO变形传感器


订购须知

    • 敏感段的长度

    • 迟钝段的长度

    • 连接光缆的类型
