GEOSTRING固定式MEMS柔性测斜仪

型号:GEOSTRING固定式MEMS柔性测斜仪

用途:GEOSTRING 固定式柔性倾斜仪是一串间隔紧密的MEMS传感器,适合实时、连续、无人值守地监测土体、岩石和结构的水平位移。

标准规范:

相关产品

GEOSTRING固定式MEMS柔性测斜仪


产品简介

GEOSTRING固定式柔性倾斜仪是一串间隔紧密的MEMS传感器,适合实时、连续、无人值守地监测土体、岩石和结构的水平位移。


产品说明

GEOSTRING柔性测斜仪由多个垂直串接的传感器节点组成,安装在直径70 mm(2.75英寸)的测斜管或直径38 mm(1.5英寸)的Schedule 40 PVC管中。

测管为地下测量提供了进出通道。每个传感器之间的接头坚固耐用,无论是安装在ABS测斜管中还是安装在PVC管中,测斜仪都能保持所有节点的方向一致。

测管通常安装在穿过有可能发生运动区域的垂直钻孔中。这些节点以0.61m(2英尺)的间距间隔排列,并提供类似于横向探头的读数分辨率。当系统跨越移动区域时,测管也跟着移动,从而改变测管内节点的倾角。

对来自节点的倾角测量数据进行处理,得到测管剖面和剖面变化的曲线图。变化表示位移(移动)。

把GEOSTRING柔性测斜仪连接到SENSLOG数据采集系统,把读数传输到处理软件,该软件可以根据位移或变化率触发警报。

节点、电缆、接头和测杆都异常非常坚固,因此在项目结束时移置该系统并将其重新部署到其他项目上是可行的。

GEOSTRING 柔性测斜仪具有能够弯曲到90°的接头,可以选择紧凑的运输方式。


主要特点

    • 易于安装

    • 实时监测

    • 单根电缆安装

    • 每个传感器都连接到上面的传感器

    • 预先把校准系数写入到每个节点中

    • 提供无传感器的节点

    • 坚固耐用的部件

    • 长期可靠性

    • 成本效益好

    • 可重新部署


产品应用

    • 边坡稳定,边坡失稳预警

    • 大坝和堤防的性能

    • 隧道施工引起的地基运动

    • 水平受荷桩的挠度

    • 挡土墙的变形

    • 监测滑坡区域


GEOSTRING 柔性测斜仪的配置

一套典型的系统需要测管、GEOSTRING段、悬挂套件、底部插头和跳线电缆。


    • 测管

选择直径70 mm的测斜管,或直径38 mm的Schedule 40 PVC管。订购GEOSTRING系统时,指定使用的测管类型非常重要,以便在节点串上安装适当的扶正器。


    • 5 个节点, 3.048米长的GEOSTRING标准测量段

一套标准的GEOSTRING系统由一串3.048米长的测量段组成。测量段可以任意顺序安装,每个传感器的校准系数都嵌入节点中,由数据记录仪读取。

每个测量段在上端有一个公接头,在下端有一个母接头。下端可以通过扶正器和万向节的存在来识别,如下图所示。



    • 1- 4节点GEOSTRING 定制测量段

也可以制造长度更短的GEOSTRING定制测量段:0.608m,1,219m,1.828m和2.438mlength(分别有1、2、3或4个节点)。可以订购更短的GEOSTRING定制测量段,以根据钻孔深度调整节点串。


    • GEOSTRING无传感器的仿真测量段

有0.609米和1.524米长的GEOSTRING无传感器的仿真测量段,用来安装在系统的顶部,以绕过上层而只需监测感兴趣的区域,从而设计师可以优化其系统。


    • GEOSTRING信号电缆

安装,把底部插头插入要放入测管中的第一个测量段上的母接头。把一个测量段的底端插入到测管中。


    • GEOSTRING底部插头

每条节点串的底端都需要一个底部插头。底部插头的一端有一个公连接器,用来保护最后一个节点,防止通过接头进水。


    • GEOSTRING 跨接电缆

用一根跨接电缆把每条串的顶部连接到数据记录仪,跨接电缆的一端为母接头,另一端为外露的内部导线,用来连接数据记录仪


    • GEOSTRING悬挂套件

每个钻孔需要一个悬挂套件,这组套件包括悬挂闸门和用于固定系统的硬件。



数据记录仪

把GEOSTRING系统连接到SENSLOG数据采集系统,把读数传输到处理软件,该软件可以根据位移或变化率触发警报。

许多Campbell公司的数据记录仪可以被集成到用于GEOSTRING系统的Roctest公司的Senslog中。每台CR6或CR1000X可以连接两个GEOSTRING系统。每个GEOSTRING系统配一个MD485模块后,CR1000可以读取五个系统,CR800三个系统,CR300一个系统。

兼容CR6, CR300, CR800, CR1000和CR1000X、CR300、CR800和CR1000需要MD485 RS-485接口


数据取回

GEOSTRING柔性测斜仪以工程单位的形式输出位移,无需进行计算,因此减轻了数据采集系统的负载。校准信息已预先写入节点中,因此测量段可以任意顺序安装。

从记录仪获取的读数可以用电子表格手动处理,也可以用第三方基于网络的监测系统自动处理。


节点串的标称限值

节点数最大跳线长度最大跳线长度


易于装运

GEOSTRING 柔性测斜仪具有能够弯曲到90°的接头,可以选择紧凑的运输方式。

每段3.048米长的五个测量段可以装在一个大约64 x 64 x 64厘米的纸箱中、其重量小于22千克。

由于其紧凑的尺寸,该系统可以通过联邦快递的standard overnight®服务(次日送达)发货。



技术规格

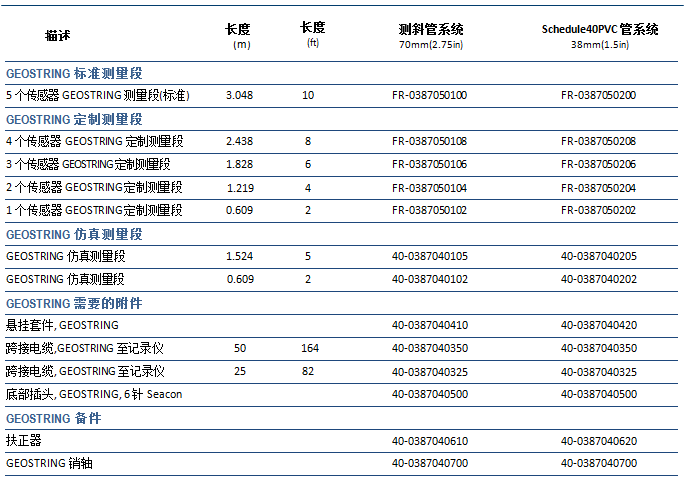

订购须知
