BOF-EX可回收单管多点钻孔位移计

型号:BOF-EX

用途: BOF-EX 是一款单管多点钻孔位移计,可与平板载荷试验结合使用以确定现场岩石参数,用于地下核废料储存库的关键控制和桩基载荷试验。它也用于监测混凝土大坝的裂缝。它还可以与同轴封隔器组件组合在一起,形成一种能够监测天然裂缝的水力/机械耦合响应的工具。

标准规范:

相关产品

BOF-EX可回收单管多点钻孔位移计


产品概述

BOF-EX 是一款单管多点钻孔位移计,具有许多突出的特点,可用于多种应用场合。它精度高,可与平板载荷试验结合使用以确定现场岩石参数,用于地下核废料储存库的关键控制和桩基载荷试验。它也用于监测混凝土大坝的裂缝。它还可以与同轴封隔器组件组合在一起,形成一种能够监测天然裂缝的水力/机械耦合响应的工具。这种配置称为PAC-EX。


产品描述

BOF-EX伸长计,又称变位计、或钻孔位移计,最好描述为单管多点钻孔位移计。它由四个主要部件组成:机械锚块、测量模块、延伸管和对中器。安装时,在钻孔中把多个测量模块串联起来,并把每个测量模块安装在一定长度的延伸管上,这段延伸管跨接上下机械锚块。这样就可以在钻孔中测量沿着钻孔长度方向上的分段位移。

机械锚块:BOF-EX机械锚块的特殊设计使得整套系统都可以回收。这种锚块是一个带三个支撑腿的圆柱体,支撑腿互成120°角布置。安装时,在孔口使用安装工具和安装杆拧锚块上的螺丝,并由螺丝驱动支撑腿撑开直到与孔壁接触。这种锚块的锚固力非常大,调节支撑腿至钻孔产生小的变形,这时就能施加足够的锚固力。

测量模块:BOF-EX的测量模块是一个防水的圆筒,其中安装有一个弹簧加压的线性位移传感器。测量模块的移动杆与每个监测段的下部锚块保持接触。

延伸管:延伸管由不同长度的管平接而成,跨接每个监测段的两个机械锚块。对中器以固定的间距安装在延长管上,以防止延伸管的松弛下垂。


主要特点

    • 高精度

   •  没有超出岩石表面的凸出部分

    • 模块化系统完全可回收


应用

    • 监测地下核废料处置库

    • 混凝土大坝内部裂缝监测和稳定性评估

    • 监测岩体体边坡的稳定性

    • 测量隧洞和竖井围岩位移


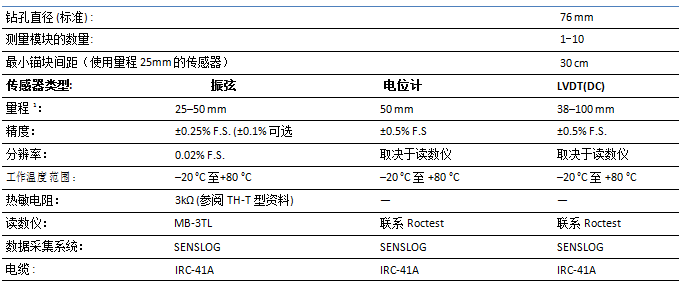

技术规格


安装

用一根安装杆把BOF-EX安装在一个直径76mm的“N” 型钻孔中。由于采用了模块化设计,因此安装过程简单明了。也可以采用全灌浆的方法把BOF-EX固定在钻孔中。在不稳定、质量差的岩石中,可以先用灌浆把可伸缩的塑料套管固定在钻孔中,然后再安装BOF-EX。


BOF-EX在钻孔中的安装示意图


订购须知

请指定:

    • 测量模块的数量

    • 每个锚块的深度

    • 传感器的类型和量程


选购附件

    • 安装工具

    • 运输箱

    • 读数仪
