BOR-EX 型钻孔式多点位移计

型号:BOR-EX

用途:BOR-EX型钻孔式多点位移计主要应用在岩石和土体中沿长度方向的多点位移测量。它可以是单测点结构,也可以是多测点结构。

标准规范:

相关产品

BOR-EX 型钻孔式多点位移计


产品描述:

BOR-EX 可以测量岩石、土体和混凝土结构的纵向位移。通常用于监测地基的沉降、隧道上方的沉降、支护结构的位移和地下开挖体的变形。

钻孔多点位移计,多点位移计,振弦位移计,钻孔位移计,单点位移计钻孔多点位移计,多点位移计,振弦位移计,钻孔位移计,单点位移计

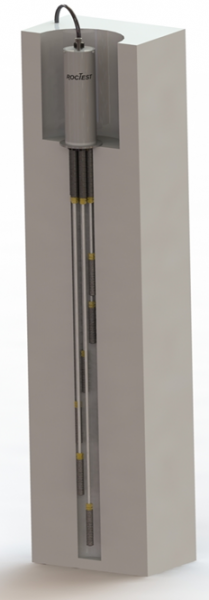

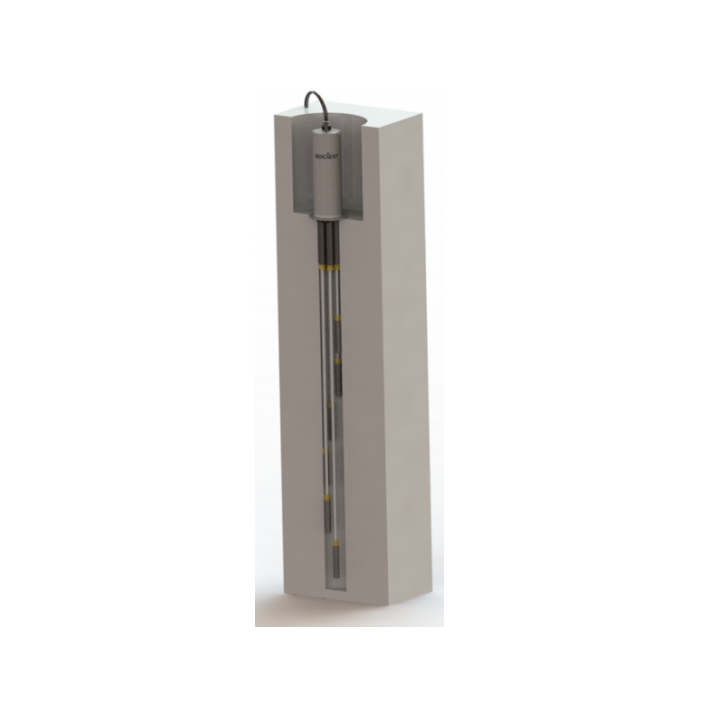

这款钻孔多点位移计包括锚头,传递杆和基准测头。锚头通过通常位于保护套管内的传递杆连接到测头。保护套管确保传递杆可以自由移动,并将锚头的所有运动传递到传递杆的顶端。然后,通过测量传递杆顶端相对于测头基准板的位移,就可以计算出岩体或土体相对于测头的位移。

有三种测头可供选择: 一种只能机械读数(BOREX-M),一种只能电子读数(BOREX- E),还有一种能同时进行机械和电子读数(BOREX-E/M)。用一个深度尺或千分表来获取机械读数。电子读数时,用振弦或电位传感器来获取电子读数。


主要特点:

    • 坚固的结构

    • 机械读数、电子读数或两者兼有

    • 不锈钢或玻璃纤维传递杆

    • 传递杆上有保护套管

    • 有多种锚头可供选择


应用

    • 确测量岩石、土体和混凝土结构中的纵向位移

    • 横向受荷桩和板桩的变形

    • 监测地基的沉降

    • 挡土结构的位移

    • 地下开挖体的变形


特性

钢筋灌浆锚头


这种类型的锚头易于安装,是岩石中向下钻孔的优选锚头,也可以采用特殊的灌浆技术向上安装。 钻孔壁和灌浆之间的良好接触很重要,这样才能确保周围材料的任何运动都能传递到锚头。在一个3英寸(NX)钻孔中可以安装多达六个锚头。

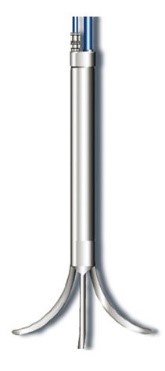

Borros式液压锚头

这种锚头通常用在土体中,为了获得良好的锚固效果 ,需要把锚头的叉头深入到土体中,例如在预计出现挤孔的情况下。单一作用的锚头包含三个叉头,通过液压泵把叉头插入到周围的土体中。双作用的锚头在其顶部和底部都有可伸长的叉头。叉头一旦伸长就不能缩回。通常在锚头安装后再往钻孔中灌浆。安装这类锚头需要液压管和液压泵。


传递杆

有两种材质的传递杆可供选择:玻璃纤维和不锈钢。玻璃纤维传递杆的主要优点是安装方便和速度快。玻璃纤维杆的钻孔位移计在工厂组装并运往现场,随时可以安装。 不锈钢传递杆更适合于长的钻孔位移计。这些传递杆是分段供应的,在现场组装。


保护套管

传递杆通常安装在保护套管中,以隔离注入的灌浆和其它约束材料。不锈钢传递杆的保护套管是分段供应的,或者当玻璃纤维传递杆不需要预先组装时,也可以提供指定长度的一整根保护套管。


传递杆对中器

也可以使用对中器来固定传递杆的位置。对于无需灌浆的深孔安装,强烈建议使用对中器。


深尺度及千分表




1 仅适用于E/M 或M 型号,可提供其他量程。

2 仅适用于E 或E/M 型号。有关更多详细信息,请参阅JM-T 的产品资料。

3 仅适用于E/M 型号


订购须知

请指定:

    • 型号 (BOREX-E, E/M, M)

    • 锚头的类型,数量和位置

    • 传递杆的类型

    • 钻孔直径

    • 传感器的类型和量程

    • 电缆 (长度,单独的或多芯电缆)


选购附件

    • 读数仪

    • 无需灌浆的弹簧片锚头

    • 铟钢传递杆,热效应小

    • 额外的热敏电阻

    • 灌浆管

    • 灌浆板

    • 工具箱
