R-4干簧管式分层沉降仪

型号:R-4

用途:R-4用于手动测量不同深度处土壤的沉降或隆起,用户可用这些测量结果生成沉降或隆起的分布图。

标准规范:

相关产品

R-4干簧管式分层沉降仪

产品说明

R-4由安装在刻度尺上的磁簧开关和卷盘组成。沿着钻孔中的通道管或者在堤或填土内在不同高度处安装磁性觇标,用来触发磁簧开关。

当R-4的探头沿着通道管下放并进入磁锚的磁场时,磁簧开关闭合,并激活蜂鸣器,再从卷尺上读出磁锚的深度,从而能探测出立管外磁锚的位置。用一根内置有电引线的刻度尺来悬挂探头。卷尺的刻度用于确定探头相对于磁铁的精确位置。通过比较这些位置,可以确定隆起和沉降。

有三种磁锚可供选择:适用于钻孔安装的片弹簧磁锚(也叫蜘蛛锚),适合在堤或填土内安装的板形磁锚,直接固定在通道管底部的基准磁锚。把片弹簧磁锚推至确定的位置或随通道管下放,然后用一根拉线释放簧片。

板形磁锚是一块有中心孔的板。在填土过程中,把板形磁锚安装在通道管上,位于铺筑的填土层之间。

在预期变形超过通道管长度1%的地方使用可伸缩的管接头。R-4系统与标准的测斜管兼容。建议使用探头对中器,以获取重复性好的读数。


应用

    浅、深基础承载力的估算

    各类地基沉降的估算

    横向受荷桩和板桩的变形

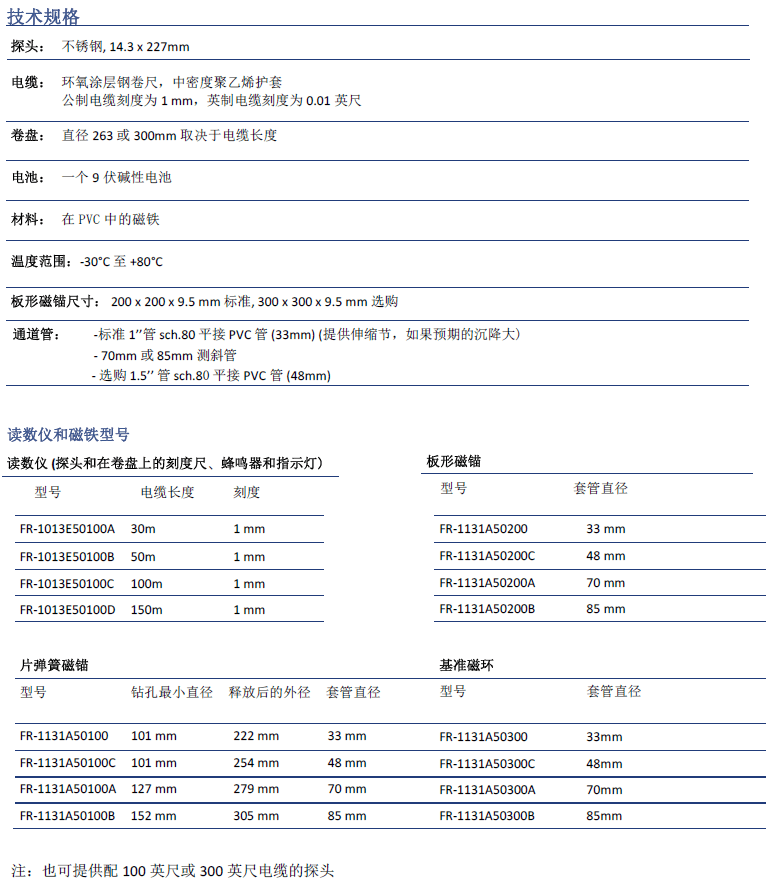

技术规格



订购须知

请指定:

    钻孔直径和深度

    通道管型号和长度(有关70 mm和85 mm外径通道管的更多信息,请参阅标准测斜管的数据表)

    伸缩节

    锚的型号

    读数装置型号


选购附件

    探头对中器

    钻孔口卷尺导向装置
