JM系列振弦式测缝计

型号:JM-S/JM-E/JM-T

用途:JM系列测缝计用来测量结构和基础(混泥土,岩石,土体)中裂缝和接缝的相对移动。

标准规范:

相关产品

JM系列振弦式侧缝计


产品概述

JM系列振弦式测缝计(位移传感器)用来测量结构和基础(混泥土,岩石,土体)中裂缝和接缝的相对移动。

振弦测缝计,表面测缝计,测缝计,位移计,振弦式测缝计,振弦式位移计,表面式测缝计,表面式位移计


产品说明

JM测缝计采用了一款振弦式位移传感器,传感器连接到在两个锚头之间拉紧的一根弹簧上。这两个锚头之间的距离变化将改变钢弦的张力。一个可伸缩的不锈钢套筒用来保护传感器。

JM-S表面测缝计安装时采用灌浆或螺栓连接的方法先将两个锚头锚固在被测结构物表面裂缝的两侧,然后把传感器两端的球形接头连接在锚头上。球形接头可以补偿不对中的误差。JM-S 还有能测量三个正交方向上位移的三维配置,也有安装在土工格栅上的特殊夹具。

JM-E 埋入式测缝计埋入在混泥土结构中,其有效长度跨越结构物的施工缝。这个型号的测缝计由两部分组成:插座和传感器,它们在分段浇筑连续两层混凝土时安装和连接。

JM-T 用在钻孔多点位移计中。

JM测缝计集成有一个用来测温的热敏电阻。


主要特点

    可拆卸和重复使用的裂缝计

    坚固的不锈钢传感器

    长期的稳定性和可靠性

    高精度和高分辨率

    易于安装和读数

    防水至5 MPa


应用

    结构和基础(混泥土,砌体结构,岩石)中裂缝和接缝的移动

    监测钻孔中层的变形

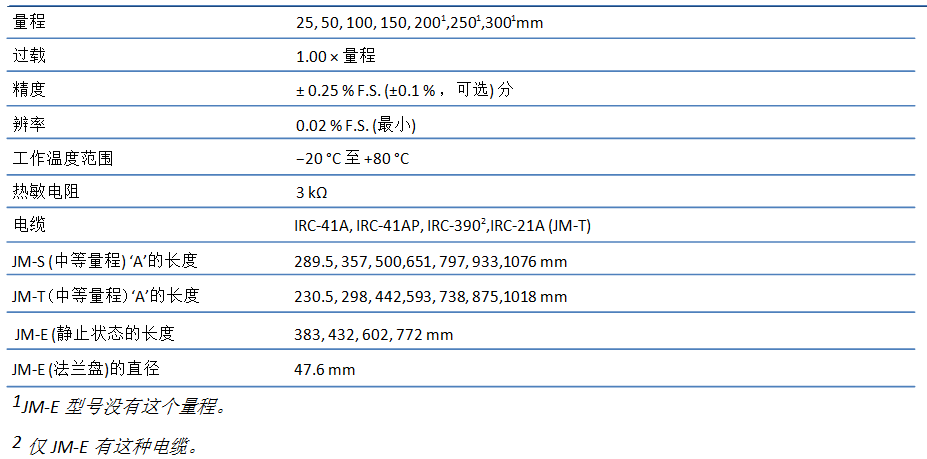

技术规格

振弦测缝计,表面测缝计,测缝计,位移计,振弦式测缝计,振弦式位移计,表面式测缝计,表面式位移计


振弦测缝计,表面测缝计,测缝计,位移计,振弦式测缝计,振弦式位移计,表面式测缝计,表面式位移计


订购须知

请指定:

    型号

    电缆长度和类型


选购附件

    安装工具:万向接头、锚的类型(钢筋浆锚或膨胀锚)

    其他专用安装工

    读数仪
