产品说明:
TPC土压力计的压力盒由两块不锈钢板沿周边焊接而成，密封盒内充满脱气油。压力盒通过一根钢管与压力传感器相连。作用在压力盒上的土压力的变化引起传感器能感测的油压变化。

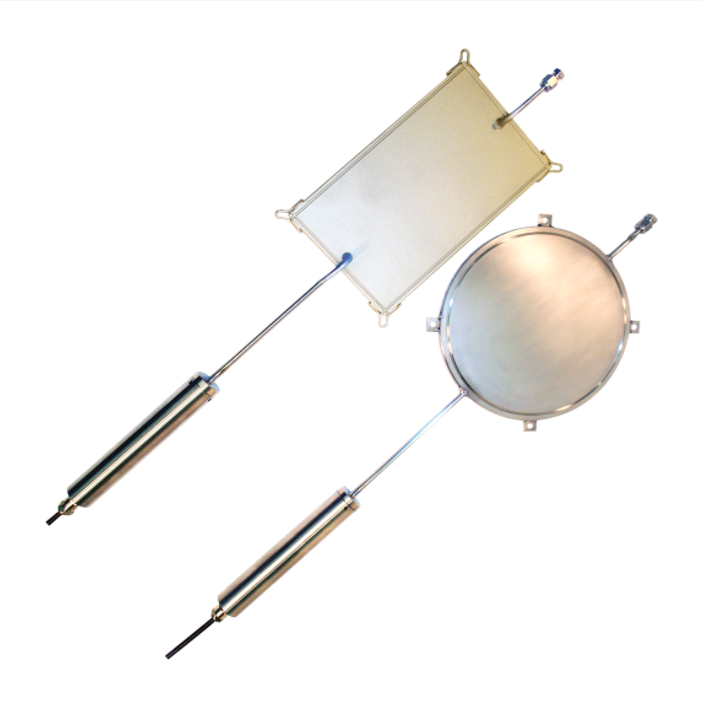

TPC土压力计有圆形或矩形两种形状的压力盒，后者用来测量喷射混凝土隧道衬砌中的切向和径向应力。TPC的刚度很高，可以将其埋入土壤或混凝土中。压力盒两侧的凹槽增加了其柔度，同时降低了除压力盒承压面法向之外其他方向上应力的灵敏度。混凝土应力计可以安装一根加压管，以在混凝土固化后恢复压力盒与混凝土之间的接触。
TPC土压力计的压力盒周边装有4个金属环，以简化安装。TPC内置有用于测温的热敏电阻。
TPC土压力计对周围土体性质和温度变化很敏感。温度效应的大小取决于压力计的约束程度，很难修正。
主要特点:
长期可靠性
压力测量范围大
提供不同类型的压力传感器：振弦(VW)，电阻应变l (4-20mA,0-5Vdc)，气压，和光纤式
坚固耐用的不锈钢结构
安装和操作简单
符合ISRM（国际岩石力学学会）建议的方法
内置电涌保护器l (VW)
三级防水 (VW)
应用：
确定土石坝应力大小和方向
确定挡土结构主动和被动土压力
确定水力冲填填土的压实度
测量混凝土坝的坝基和坝肩的接触压力
确定隧道衬砌上和衬砌中的应力
技术规格：
| 传感器量程（振弦式） | 200, 350, 500, 750, 1000, 1500, 2000, 3000, 5000, 7000, 10000, 20000, 35000 kPa | |||
过载 | 1.5×F.S. | |||
| 结构 | 具有半刚性表面和周边凹槽的压力盒 | |||
| 材料 | 不锈钢 | |||
| 压力计尺寸 | ||||
| 厚度 | 6.3mm | |||
| 圆形直径1 | 230mm | |||
| 矩形尺寸1 | 100 x 200 mm, 150 x 250 mm, 200 x 300 mm | |||
| 压力传感器 | 振弦型 | 气压型 | 电阻应变型 | 光纤型 |
| 压力量程 | 0-35000 kPa | 0-3500 kPa | 0-20000 kPa | 0-20000 kPa |
| 精度2 | ±0.5% F.S. | ±0.25% F.S. | ±0.25% F.S. | ±0.25% F.S. |
| 分辨率 | 0.025% F.S. (min) | 取决于采集仪 | 0.01% F.S. | 0.01% F.S. |
| 3kΩ热敏电阻3(量程：-20至80℃） | 内置 | — | 可选 | — |
| 电压浪涌保护器 | 内置 | — | — | — |
| 读数仪 | MB-3TL | PR-20D | — | FOR-1, UMI |
| 数据采集系统 | SENSLOG | SENSLOG | SENSLOG | FODL |
| 电缆 | IRC-41A, IRC-390 | — |
IRC-41A, IRC-390 |
CFO-9RF, CFO-3STD |
1, 可根据要求提供其他的尺寸
2, 校准过的压力传感器精度(振弦式传感器：满量程的+/-0.1%，用多项式回归)
3, 参阅TH-T型温度传感器
订购须知（请指定）：
型号和压力量程
压力传感器的类型
电缆和管的长度
加压管的长度(标准1.2m)
选购附件：
读数仪
