F50系列红外热像仪

型号:F50A(B)-BAS/STD/ONL

用途:F50系列红外热像仪通过非接触式测量,能有效快速的获得被测物表面温度,并将温度分布情况和数据转换为图像的形式,帮助用户准确识别温度异常情况。

标准规范:

“Thermo FLEX F50”诞生,相机头可拆卸式热成像仪

“Thermo FLEX-F50“是一款能够将相机和控制器的分离的热成像新产品。风格多变的测量方式,可使其活跃在各种测试场景。


“自由式·热成像”将外观改变成各种风格

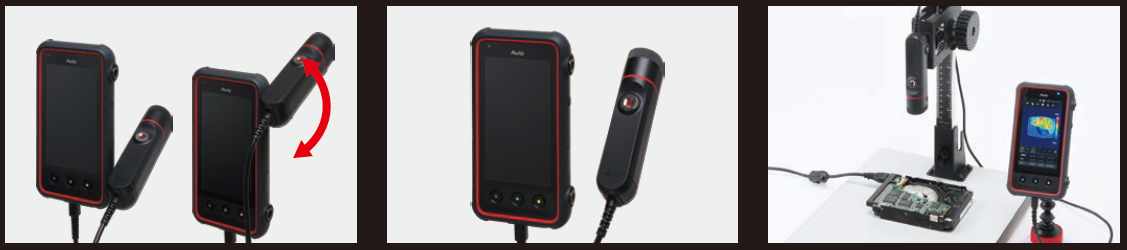

由于相机头和控制器可以旋转和分离,适用于各类检测困难的场景。
上下、前后、固定、内置…任何你能想象的风格!

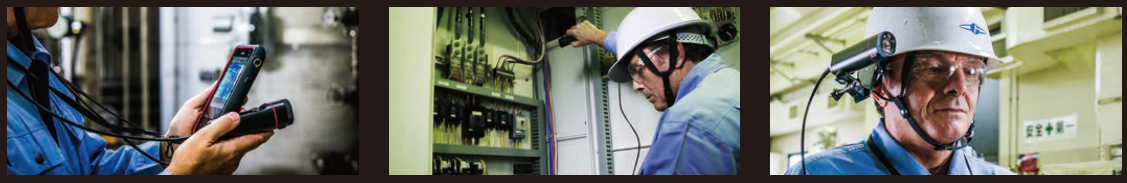

即使在狭小的空间和设备内部,也可进行有效的检测。

红外热像仪,红外热成像仪,热像仪,红外线成像仪,外墙红外热像仪,建筑外墙红外热像仪,工业红外热像仪


红外热像仪,红外热成像仪,热像仪,红外线成像仪,外墙红外热像仪,建筑外墙红外热像仪,工业红外热像仪



技术参数

 型号

基础型

标准型

在线型

F50A-BAS

F50B-BAS

F50A-STD

F50B-STD

F50A-ONL

F50B-ONL

基本参数

视域*1

35°×35°

70°×70°

35°×35°

70°×70°

35°×35°

70°×70°

空间分辨率

2.8mard

5.3mard

2.8mard

5.3mard

2.8mard

5.3mard

聚焦范围

30cm-∞*2

10cm-∞*3

30cm-∞*2

10cm-∞*3

30cm-∞*2

10cm-∞*3

焦距

免对焦

探测器

非制冷焦平面

波长

8 ~ 14μm

探测器像素

240(H)× 240(V)像素

帧频

7.5HZ

测温范围

-20 ~ 350℃*4

温度分辨率

0.05℃ at 30℃

测温精度

±2℃或 读数的±2%*5

图像显示

自动功能

自动刻度、自动最高温度追踪、自动点温

调色板

7种颜色(橄榄、彩虹、明亮色、热白、热黑等)

色阶

256 / 128/ 64 / 16级

可见光

CMOS相机500万像素

图像融合

画中画(带可调整功能),混合(可调透明度、大小及位置)

显示功能

1-4倍连续放大(热图像、可见光图像、混合图像)

测量功能

报警功能

画面报警,声音报警,颜色报警,报警记录

温度校正

辐射率(全屏、多点)校正,环境/背景温度校正,提供辐射率表

点温功能

5个可移动的点,温度搜索:最高温点、最低温点各一个

指定区域的温度显示

——

1个区域(最大、最小和平均温度)

线温

——

1行

温差

——

1个温差计算

存储和输出

存储设备

Micro-SD卡,兼容SDHC卡

数据存储

数据格式

热图像:静态图像(带有温度数据的JPEG,14位)

可视图像:静态图像(JPEG,热像同时记录)

连拍功能

——

最大7.5HZ(最多10秒)

间隔记录

——

3秒- 60分钟可选,同时记录可见光图像

趋势图

——

以CSV格式输出趋势数据

线温

——

以CSV格式输出线温数据

语音备忘

30秒,回放/热图像

文字注释

128个字符/热图,字符从SD卡输入

接口

文件传输

USB2.0(MTP)

实时传输

——

——

USB2.0图像传输

(同时热图像及可见光图像,最大7.5HZ)*6

其它

显示

4.8英寸高清触摸屏(720×1280像素)

辅助功能

LED灯(装置在镜头部位)

环境参数

操作温度和湿度

镜头:-20℃ ~ 70℃, 90%RH (无凝露),主机:-20℃ ~ 50℃, 90%RH (无凝露)

存储温度和温度

镜头:-40℃ ~ 60℃, 90%RH (无凝露),主机:-40℃ ~ 60℃, 90%RH (无凝露)

抗振性/抗冲击性

可承受1米距离内的跌落,29.4m/sec2 (3G), 294m/sec2 (30G)

防尘/防水

防护等级IP64

EMC

符合CE认证 (A级)

电源

电池

内置锂电池,工作时长:4.0小时(省电模式下)

AC适配器

AC 100 V~240 V,50/60 Hz(USB电缆供电,Micro B接口)

尺寸

镜头:约 30mm×40mm×130mm(不包括突起部分、线缆)

主机:约长169mm×宽92mm×高24.5mm(不包括突起部分、线缆)

重量

镜头:约100g,主机:约400g(不包括线缆)

标准附件

携带箱、Micro SD卡、SD卡适配器、USB AC适配器、Micro USB线(电源供给、通讯传输)、肩带、使用说明书、NS9500LT软件。

*1 公差:±5%
*2 温度精度的保证范围是100 cm〜∞
*3 温度精度保证范围从30cm〜∞
*4 仅限镜头在环境温度15℃~70℃时;在环境温度-20℃~15℃时,其测温范围是-20℃~300℃)
*5 环境温度:0~40℃(其他情况下±4℃或读数的±4%)
*6 如需使用F50A-ONL或F50B-ONL传输红外视频数据,必须升级软件至NS9500PRO。
