调平机构 XY-20 海床式静力触探设备附加装置

型号:XY-20

用途:用于实现垂直贯入。

标准规范:

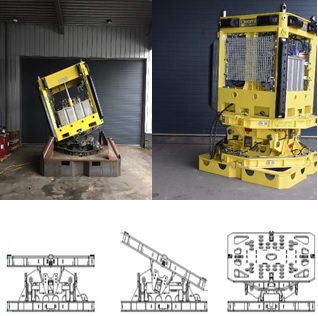

      在Manta-100和Manta-200 系列海床式静力触探设备大获成功之后,Geomil公司在其附加装置领域也取得新的进展,这集中体现在XY-20调平机构上。


      在不可预测的条件下,在海床上贯入需具备高超的技能。为了实现垂直贯入,Geomil公司设计和制造了XY-20调平机构。

      这种可互换的机构安装简单,可以很容易地装上和取下。该机构应安装在 Manta和裙板之间。所有类型的Geomil裙板都适合,有些可能需要稍加修改。


调平机构,海床式静力触探,海洋静力触探,调平机构,XY-20,海床式静力触探设备附加装置调平机构,海床式静力触探,海洋静力触探,调平机构,XY-20,海床式静力触探设备附加装置




XY-20调平机构的主要特点:
可以稍后增加(Manta已准备好)
安装完成后,可轻松装卸
适用于 Manta-100 和Manta-200
所有类型的 Geomil 裙板都适合 (稍加修改)
能对付20 度的斜坡
能安插套管(Manta-200)
不损失压重
自动调平
试验期间处于锁定状态
倾角控制
调平机构安装在Manta和裙板之间
由Manta 设备上的PTO(动力输出)提供动力
手动遥控设备
重量约 2.500 kg


一套标配的XY-20调平机构包括如下部件:
底座
手动遥控系统
倾角控制装置
试验期间自动锁定的装置

易于运输的XY-20调平机构在运输时的尺寸约为2,000 x 2,000 x 800 mm (长 x 宽 x高)。

Manta 系列配套使用的其他选购件:
主提升绞车
探杆绞车(恒定张力)
脐带缆绞车(恒定张力)
各种设计的裙板
各种设计的提升架
几种灵活的配重选项
海床平板荷载试验 (SPLT)
海床取样器
地震 CPT
贯入力测量装置
回声测深仪
