PCB电路板诊断系统 PinPoint II

PinPoint II 具有先进的电路板测试和故障诊断能力，即使是对那些很有挑战性的复杂板卡，也能发挥很好的作用。PinPoint II支持用户选择和使用不同的测试技术对板卡进行测试，从而保障全面的错误覆盖。

在完成硬件的开发或在系统维护阶段，可以使用PinPointII测试系统对硬件板卡进行故障诊断和测试。

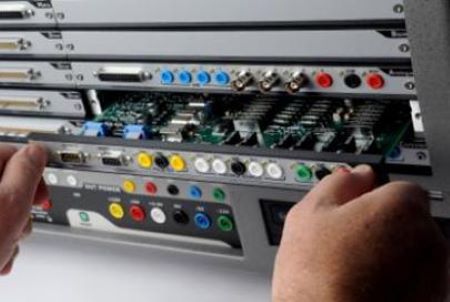

测试时，通过测试夹及测试辅助线缆与被测板卡上的器件/接插件进行连接，通过PinPointII上的不同测试板卡产生并获取各种类型故障的测试数据，由上位机的测试软件对测试数据分析和管理。

主要特点：

1、灵活全面的电路测试方案：
该功能测试两个器件之间的线路接续性，也用来测试一个器件Pin脚间的短路情况。通过参照电路连线表，PinPoint能快速探测到电路中不正确的开路或短路。如果没有现成可用的电路连接表，可以使用PinPoint中的逆向工程功能从已知是好的板子中生成一个电路连接表使用。

2、内置多种仪器，一机多用：

PinPoint系统内置了数字万用表，计时器定时器，数字示波器，LCR电桥，任意波形发生器，短路定位器等，为您移动化迅速处理故障提供大程度的便捷。

3、逆向工程：

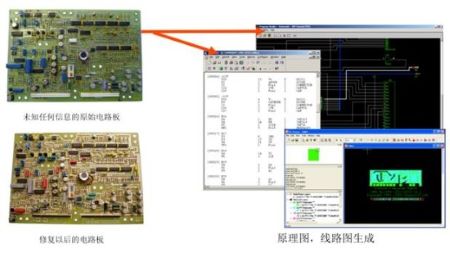

PinPoint另一个关键能力是应用逆向工程为未知电路推导出电路原理图或网表。该功能帮助用户测试、诊断和修复那些被原生产商申明已经淘汰的电路板，变废为宝。

4、短路定位功能：

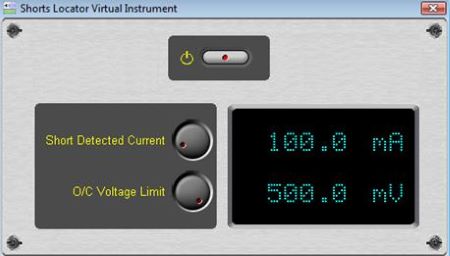

提供了一个交互式工具，帮助用户确切定位一个被测电路中短路发生的确切的位置。图形界面直观地显示所有相关的必要的数据，让用户轻松准确地定位确切的失败点。
