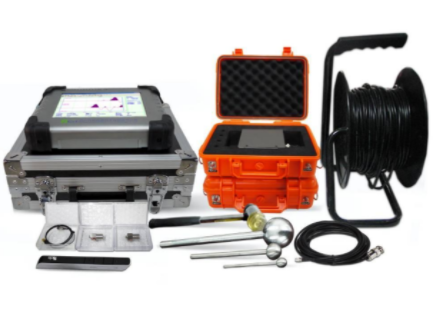

SCE-MATS-E/S混凝土多功能无损测试仪

型号:SCE-MATS-E/S

用途:主要应用于建筑结构物、桥梁、隧道、水利、市政等大型工程项目的混凝土结构中表面缺陷(裂缝深度、表层刚性)、内部缺陷(内部空洞、表层剥离)、内部强度、结构厚度的检测,测试精度高,功能强大,操作简便灵活

标准规范:JGJ/T 411-2017

相关产品

测试对象:

混凝土材料、结构物及岩体



测试内容:

裂缝深度、内部强度、内部空洞、表层剥离、表层刚性、结构厚度



产品特点:

  • 功能强大。该测试仪几乎包括了混凝土结构物的所有表面缺陷、内部缺陷、内部强度以及结构厚度的检测;
  • 测试方便、灵活、快速。所有测试项目均采用相同的测试平台,只需要简单切换,即可完成其他的测试项目;
  • 丰富的图形处理功能,具备弹性波雷达、CT(层析成像)等机能;
  • 大量的工程应用实绩。该系统在美国、日本、中国有500个以上的现场应用实绩,具备非常雄厚的现场检测经验及技术支持能力;
  • 主要元器件均由日美等国家进口,可靠性高,耐久性强;
  • 兼容超声波、回弹仪等常规检测方法或设备。



技术参数:

项目

内容

环境温度

-10℃~~50℃

相对湿度

30%RH~85%RH

通道数

2

Max采集频率值

500KHz

高分辨率

16Bit

Max采集点数

20,000个

噪声处理

平滑/LPF/BPF/HPF/积分/相关/积算/FFT/MEM/信号抽出·合成增幅

频谱处理

FFT/MEM/相关分析

图像处理

雷达、CT、等值线

穿透测试对象百度

可达60米

测试裂缝深度

可达2米

表面缺陷

采用打球法测试精度:统计意义上讲,测试误差小于10%;测试深度为表层下5cm;采用振动法和打声法可检出3cm*3cm左右面积的剥离(对于检测深度满园内的连通性剥离,检出概率大于95%),测试深度为表层下10cm

内部缺陷

采用雷达法,在厚度测试范围内,宽度50mm以上及宽深比大于0.5的缺陷,检出概率大于85%;采用CT法测试精度(统计概率)大于95%

裂缝深度

误差为实际裂缝深度的2%~20%发内

结构物的厚度

误差为±5%以内

测试的波速

误差为±3%以内
